Detailleren dakvoet hellend dak
Bij het detailleren van een gebouw ligt de nadruk in het algemeen, op een correct bouwkundig model. Maar ook dient het model esthetisch correct te zijn door zijn materiaalgebruik en is de mogelijkheid tot calculatie van belang. Kortom voordat er gestart kan worden met modelleren / verder uitwerken van details in het model zullen er een aantal overwegingen nodig zijn. Zie hiervoor de artikelen:
Door de uitgebreide mogelijkheid aan verschillende bouwkundige oplossingen van een dakvoet, is het niet mogelijk om alle mogelijke knopen hiervan op te lijsten en te bespreken. Het principe over welke gereedschappen er gebruikt worden om dit in 3D gedetailleerder te modelleren blijft echter over het algemeen hetzelfde.
Methode 1 | Methode 2 | |
Fase (indicatief) | Voorlopig Ontwerp | Definitief Ontwerp |
Doelstelling | Snel en correct grafisch ontwerp | Detailleren op basis van 3D geometrie |

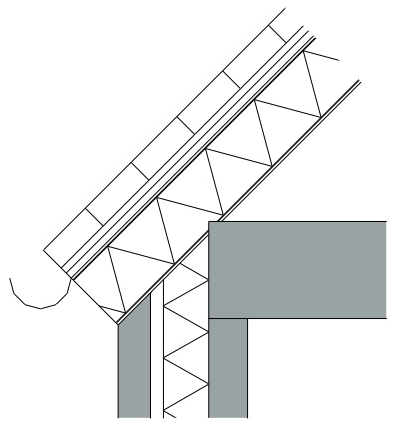

2D weergave | ||

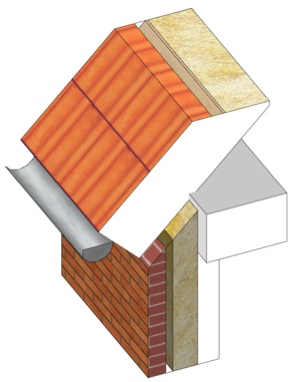

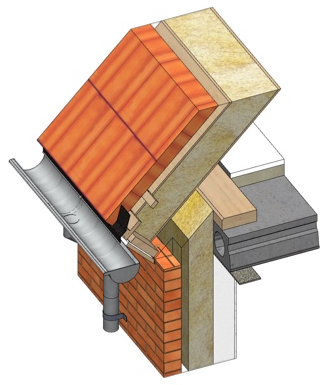

3D weergave | ||
Gereedschappen | Wand / Dak / Balk / Object | Wand / Dak / Balk / Roof Accessories /reling |
Niveau van geometrie | Ruimte reservering | Gedetailleerd |
Snelheid / eenvoud van modelleren | Snel / eenvoudig | Middel |
Aanpasbaarheid / flexibiliteit | Makkelijk | Middel tot arbeidsintensief |
Zwaarte van het model * | Licht | Middel tot zwaar |
Renovatie | Tot op niveau van subonderdelen | Tot op niveau van subonderdelen |
Hoeveelheden extraheren | Basis hoeveelheden | Uitgebreidere hoeveelheden voor calculatie |
IFC uitwisseling | Goed, geometrisch en parametrisch | Goed, geometrisch en parametrisch |
* Is relatief. o.a. afhankelijk van de grootte van het gebouwmodel en gebruikte gereedschappen cq. toegevoegde informatie in de vorm van objecten, IFC modellen, DWG bestanden etc.
Goot modelleren
Gebruikte gereedschappen: Bibliotheek objecten, reling gereedschap in combinatie met de Complex Profiles
Methode 1
Goot en regenwaterafvoer gemodelleerd met behulp van standaard objecten uit de bibliotheek.
Gebruik de objecten in de map 52 Riolering > 3D goten en HWA. De objecten zijn snel te plaatsen en geven voldoende informatie in zijn parameters voor verdere calculatie.
Methode 2
Goot en gootbeugels afzonderlijk en gedetailleerd te modelleren met behulp van het reling gereedschap. Aan de reling kan een profiel uit de Complex Profiles gekoppeld worden. De beugels hebben een repetitief karakter en kunnen als Post of Inner Post gekoppeld worden aan de reling.
Een eigen anker maken:
- Modelleer het anker met het Morph gereedschap
- Selecteer de vorm en ga naar File > Libraries and objects > Save Selection as> Railing Post…
- In het reling gereedschap is het anker te kiezen als post of inner post.
Pas eventueel het 2D symbool van het anker aan voor een juiste weergave in de plattegrond. Bekijk hiervoor de stappen in het GRAPHISOFT helpcenter: Railing Tool Basics - How to create a 2D symbol for a custom Railing Post?
Bij het modelleren van de goot gebaseerd op het reling gereedschap is het modelijk om aan elk onderdeel een eigen Classificatie en/of NL/SfB codering te koppelen voor de IFC export. Dit maakt dat de onderdelen afzonderlijk van elkaar uit te trekken zijn voor calculatie en werkvoorbereiding doeleinden.
Pannen en onderstructuur modelleren
Methode 1
Modelleer het dak, pannen en volledige onderstructuur, met het dak gereedschap. De samenstelling van het dak wordt bepaald in een enkele Composite. Door een composiet te gebruiken is het snel te modelleren. De opbouw van het dak wordt in de 2D Tekeningen snel inzichtelijk en geeft in het 3D model voldoende informatie om de ruimte reservering aan te duiden. Een beperkte calculatie is mogelijk op basis van oppervlakten en dikte van het pakket en de schillen.
Methode 2 - Pannen
Gebruikt gereedschap: Roof Accessories (goodies)
Voor het modelleren van de pannen kan gebruik gemaakt worden van de Roof Accessories. Dit is onderdeel van het Accessories, die weer onderdeel uitmaken van de Goodies for Archicad add-on. Op basis van een op voorhand getekend dak met de Roof Tool wordt bepaald waar de pannen geplaatst worden. Zorg ervoor dat dit dak accuraat getekend is, want de mogelijkheid om het ‘pannen object’ aan te passen is zeer beperkt. De keuze uit de verschillende dakbedekkingen is beperkt. De weergave is correct en ook de hoeveelheden zijn uit het model te extraheren.
Methode 2 - Panlatten
Gebruikt object: 47 Dakafwerkingen > 3D dakafwerking of reling gereedschap (in combinatie met panlatten)
Panlatten kunnen makkelijk gemodelleerd worden met het 3D object uit de bibliotheek.
Methode 2 - Tengellatten en/of dakconstructie
Gebruikt gereedschap: Roof Accessories (goodies) of reling gereedschap (in combinatie met panlatten)
Tengellatten en/of dakconstructie modelleren met behulp van de Roofmaker wordt uitgelegd in het artikel:Modelleren van een dakconstructie met behulp van de Roofmaker. Dit is een uitgebreid en handig gereedschap om de houtconstructie van het dak te modelleren.
