Belastingen toevoegen aan het constructief analytisch model

Belastingen toevoegen aan het constructief analytisch model

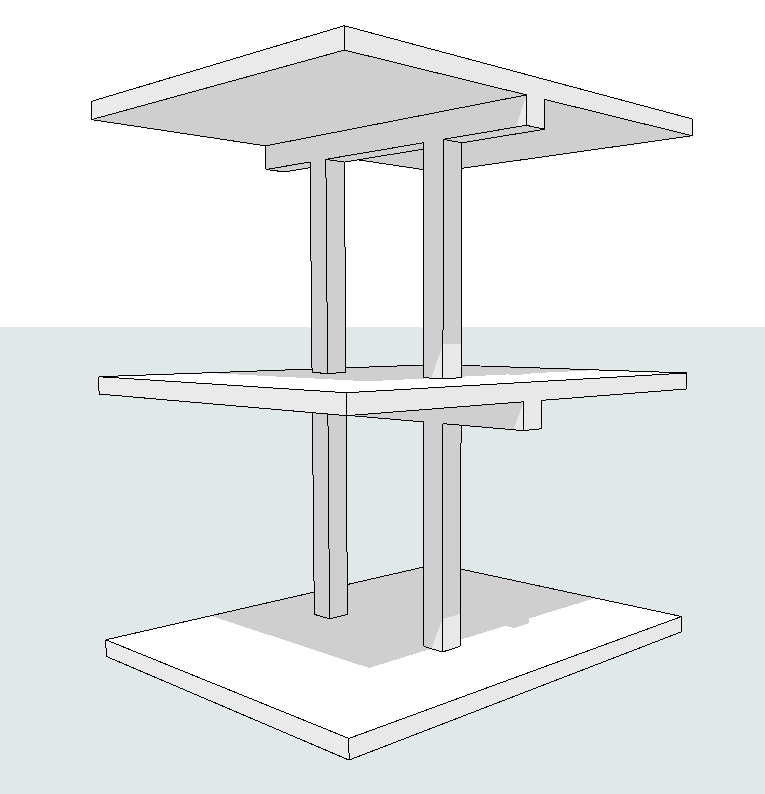

Belastingen in constructief analytische modellen

Om architecten en bouwkundig ingenieurs in staat te stellen samen te werken zonder gegevensverlies, ondersteunt het structurele analysemodel van Archicad belastingen en belasting-gerelateerde gegevens. Deze gegevens zijn ook beschikbaar via het SAF-formaat.

Gedurende de gehele workflow wordt de belasting-gerelateerde informatie bewaard in het BIM-model en is deze op elk moment toegankelijk. Inclusief de belasting gerelateerde gegevens die niet door Archicad worden herkend.  Er is geen data verlies, wanneer het SAF-bestand opnieuw wordt geïmporteerd in het structurele analyseprogramma.
  1. Visualiseer en wijzig belastingen in het Structural Analytical Model.
  2. Bekijk en beheer belasting-gerelateerde wijzigingen via de Model Compare en Issue Management.
  3. Plaats nieuwe belastingen in de vorm van Puntlasten, Lijnlasten en Vlaklasten in Archicad.
  4. Gegevens van belastingen en belastingcombinaties kunnen worden gedefinieerd in Archicad.

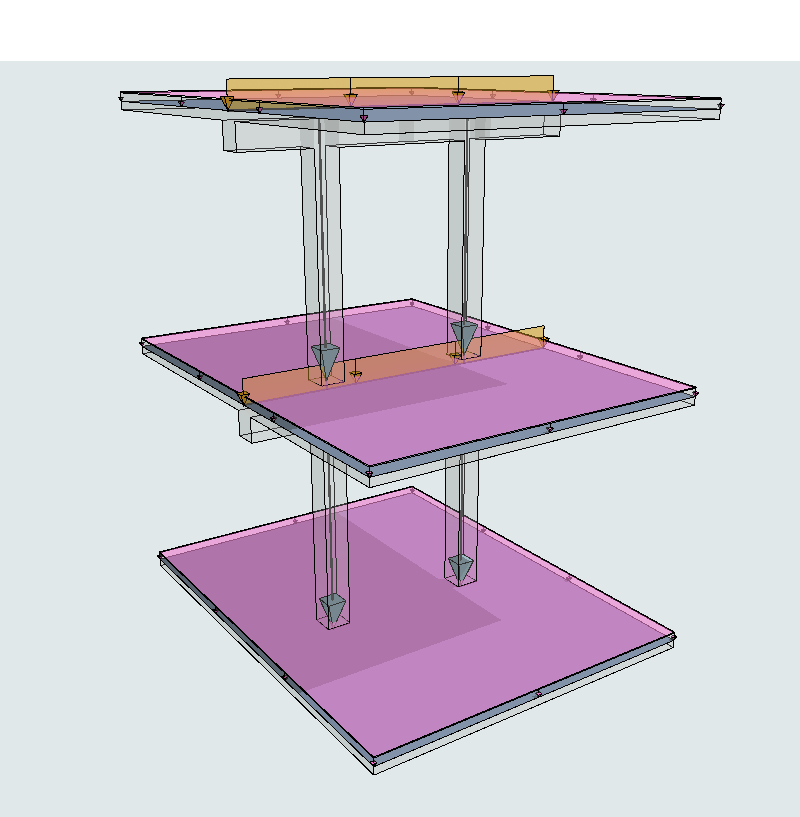

Visualiseren van belastingen en belastingcombinaties

  1. Activeer de werkomgeving Options > Work Environment > Apply Profile > Werkomgeving Constructief
  2. Gebruik de knop voor 'Loads' in de knoppenbalk om de belastingen in het model weer te geven

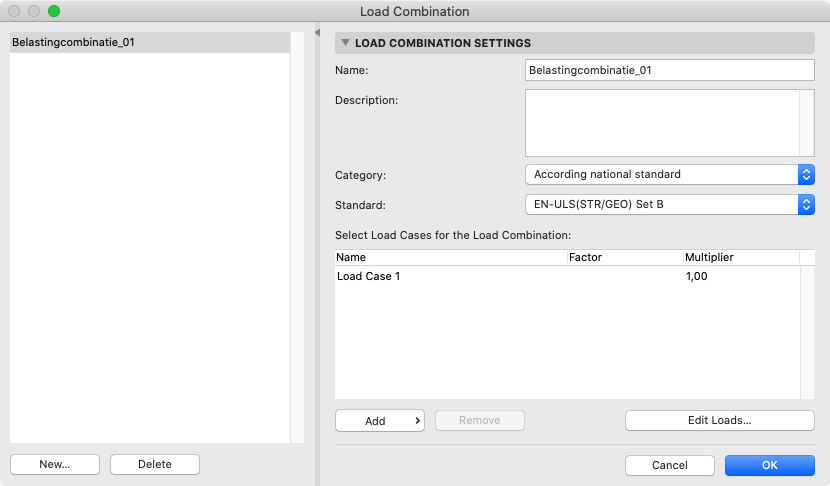

Belastingcombinaties volgens internationale standaarden

Activeer met de knop in de knoppenbalk het dialoogvenster voor belastingcombinaties (options > Load Combinations) en voeg nieuwe belasting gevallen toe of pas bestaande combinaties aan.

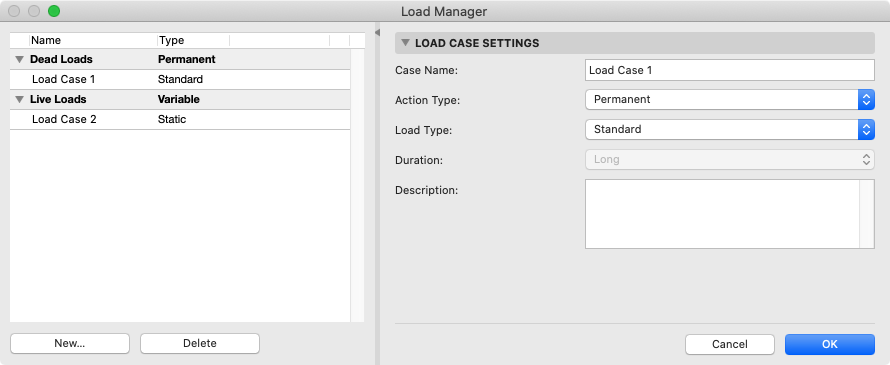

Belastingen beheren met de functie 'Load Manager'

De belastingen die zijn opgenomen in de bovengenoemde belasting combinaties kunnen beheert worden met de zogenaamde Load Manager. Activeer het dialoogvenster met de knop in de knoppenbalk of via de drop down menu's (options > Load Manager).

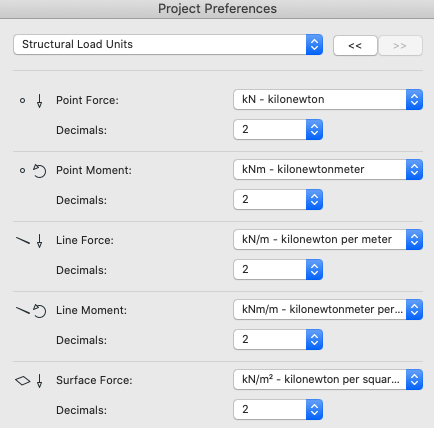

In de 'Options > Project Preferences > Structural Load Units' kunnen de belastingwaarden worden ingesteld

Belastingen toevoegen aan het model

Kies de 'Werkomgeving Constructief 25' om het gereedschap voor belastingen te activeren.
In het gereedschappen menu (Toolbar) verschijnen de nieuwe gereedschappen voor:
- Puntlasten
- Lijnlasten, deze kunnen associatief tot de randen van een element geplaatst worden of als niet associatief.
- Vlaklasten kunnen geplaatst worden op een gedeelte van een element en overkragende lasten kunnen gevisualiseerd worden.
.

Met het activeren van de 'werkomgeving constructief' wordt ook de knoppenbalk weergegeven met daarin de knoppen voor:
- Weergave van de belastingen (View > Structural Analytical Options > Loads)
- Beheren van de belastingen (Options > Load Manager)
- Aanmaken en beheren van belastingcombinaties (Options > Load Combinations)



In de 'Options > Project Preferences > Structural Load Units' kunnen de belastingwaarden worden ingesteld:

Voorbeeld van een mogelijke workflow:

  1. Het Constructief Analytisch model wordt vroeg in de ontwerp fase gegenereerd met Archicad
  2. De constructief ingenieur (constructeur) zorgt ervoor dat het analyse model correct is door gebruik te maken van de adjustment rules
  3. Het analytisch model wordt ge-exporteert, middels het SAF uitwissel formaat
  4. Het constructief analytisch model wordt (middels SAF) geopend in de analyse software van de constructief adviseur (bijvoorbeeld met Scia Engineer)
  5. Het model wordt door de constructeur aangevuld met constructieve randvoorwaarden, belastingen en belastingcombinaties.
  6. De constructeur voert een analyse en eventuele wijzigingen van het model uit in zijn SAF ondersteunde software.
  7. Het model wordt opgeslagen in SAF formaat.
  8. In Archicad wordt het SAF bestand geïmporteerd en met de Model Compare functie worden de wijzigingen direct inzichtelijk
  9. Alle belastingen en belasting gerelateerde data kan worden gevisualiseerd in Archicad in een en dezelfde interface door gebruik te maken van de 'constructieve werkomgeving'
  10. Los met behulp van de issue management functies de wijzigingen op en pas het architectonisch model aan op aanwijzing van de constructief adviseur.

Handmatig aanpassen van het Structural Analytical Model

Met Archicad 27 kunnen ingenieurs verbindingen verfijnen door middel van handmatige aanpassingen, als aanvulling op de reeds bestaande regels. Hierdoor is eenvoudig om een continu analytisch model te realiseren voor complexe gebouw geometrieën. Via een Graphic Override kan er een weergave samengesteld worden om deze manuele aanpassingen uit te lichten. Tenslotte kunnen de manuele aanpassingen snel ongedaan gemaakt worden door een nieuwe knop in het petpalet.

Automatisch Live belastingwaarden genereren

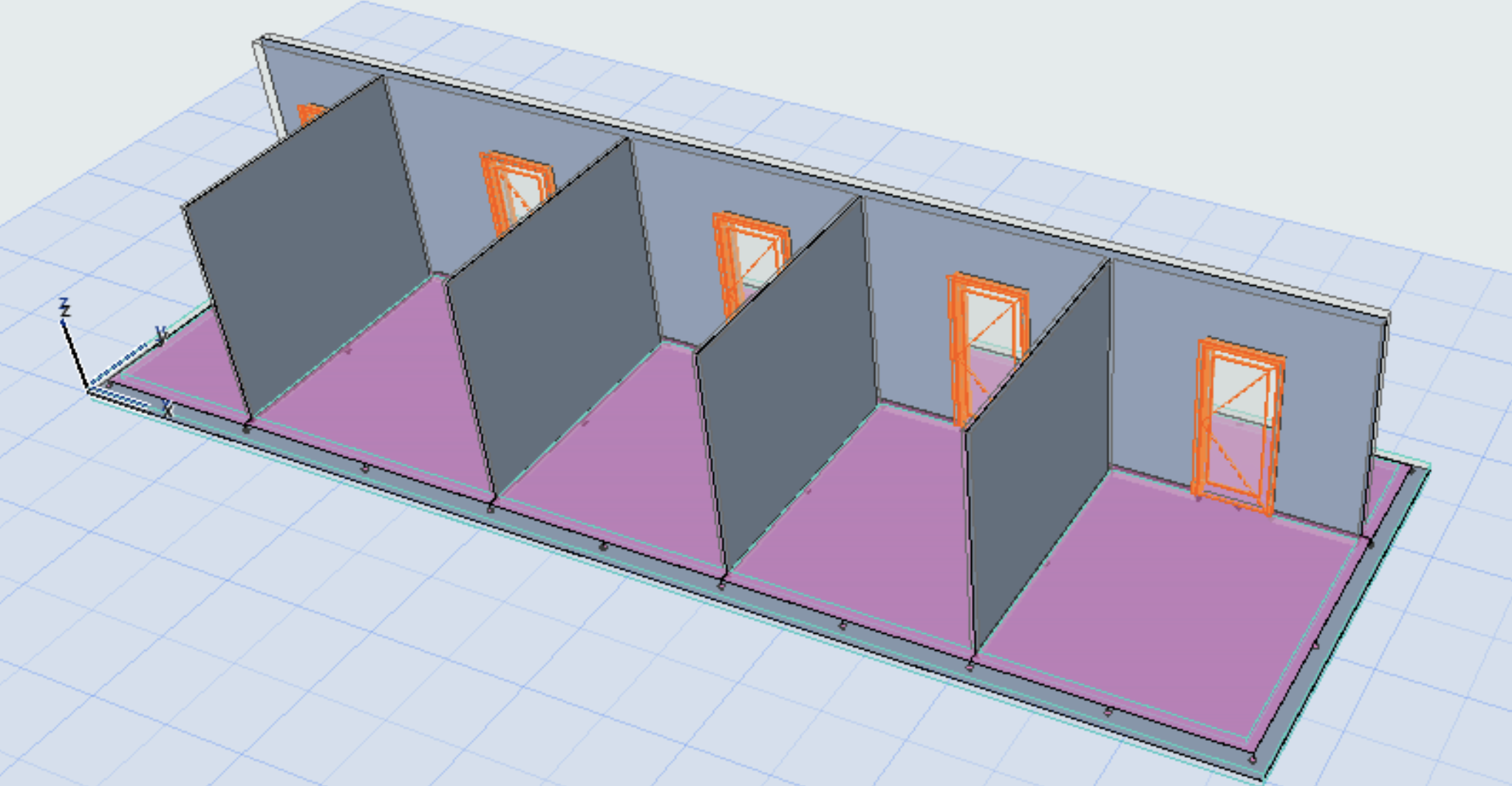

Met behulp van het Zone gereedschap kunnen 'Live' belastingwaarden worden gegenereerd in het Constructief Analyse model. Classificeer de Zone op basis van de gebruiksfunctie. Elke gebruiksfunctie kan een belastingcategorie toegewezen krijgen via het 'Load Mapping' menu. Deze belastingen worden met het commando Design > Structural Analytical Elements > Generate/ Update Live Loads direct gegenereerd in het Constructief Analytisch Model.

Vanaf Archicad 27 is het genereren van niet-constructieve onderdelen van een dragend element rechtstreeks in het structurele analytische model ingebouwd.

Hoe het werkt:
Zorg dat de Slabs (vloeren) zijn ingesteld als zijnde 'Load-Bearing'
  1. Classificeer de Zones op basis van een specifieke ruimtefunctie
  2. De classificatie bepaald de Belasting Categorie gekoppeld aan de ruimtefunctie
  3. Activeer de Constructief Analytisch Model weergave en genereer de belastingen, middels: Design > Structural Analytical Elements > Generate/ Update Live Loads
Archicad wordt geleverd met standaard belastingwaarden (EN1991-1-1:2002 - Eurocode 1: Belastingen op constructies - Deel 1-1) die naar behoefte kunnen worden aangepast.
Voorwaarden voor het generen van Live belastingwaarden:
  1. De Zone is correct geclassificeerd aan een ruimtefunctie
  2. De classificatie is via het Load Manager menu gekoppeld aan een belastingwaard
  3. De checkbox "Generate Live Loads" is aangevinkt

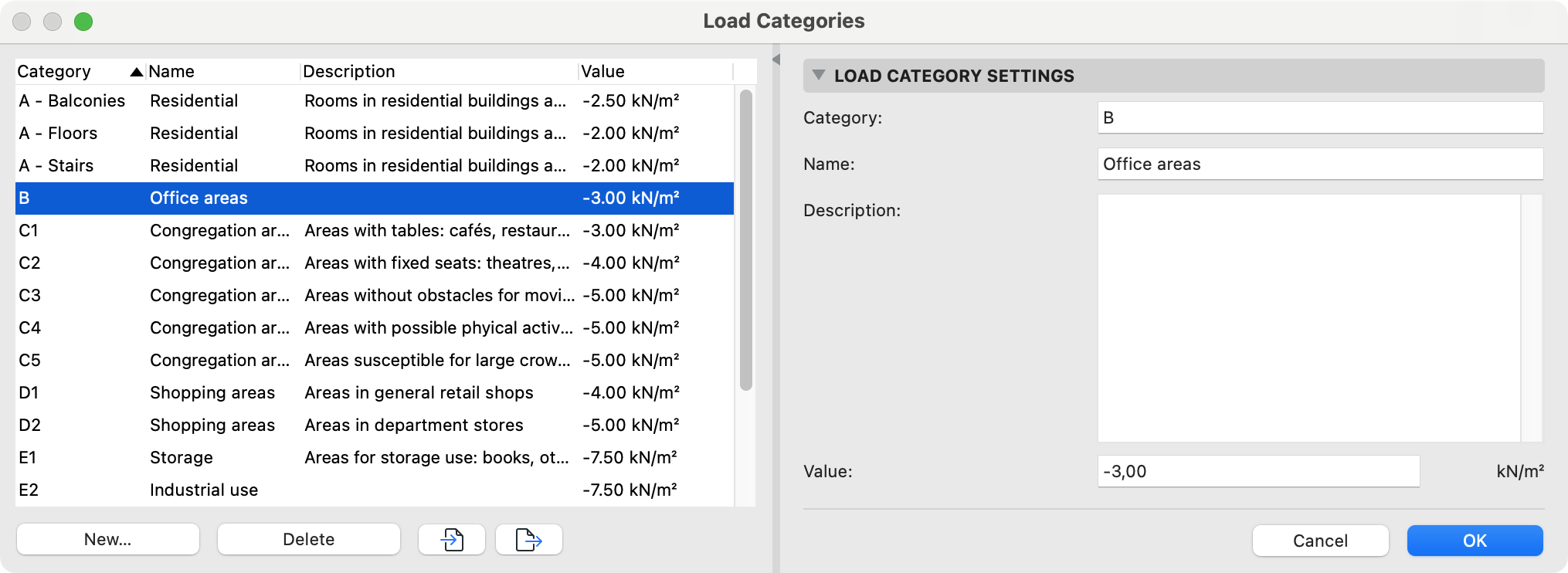

Controleer 'Load Categories'

Open het dialoogvenster via Options > Load Categories
Controleer en beheer voor elke categorie de ingestelde belastingwaarden. Wijzig, verwijder of voeg een nieuwe categorie toe.

De eenheid voor de belastingwaarden (KN/m2) wordt bepaald door de ingesteld waarde voor 'Surface Force' in de project voorkeuren: Project Preferences > Structural Load Units

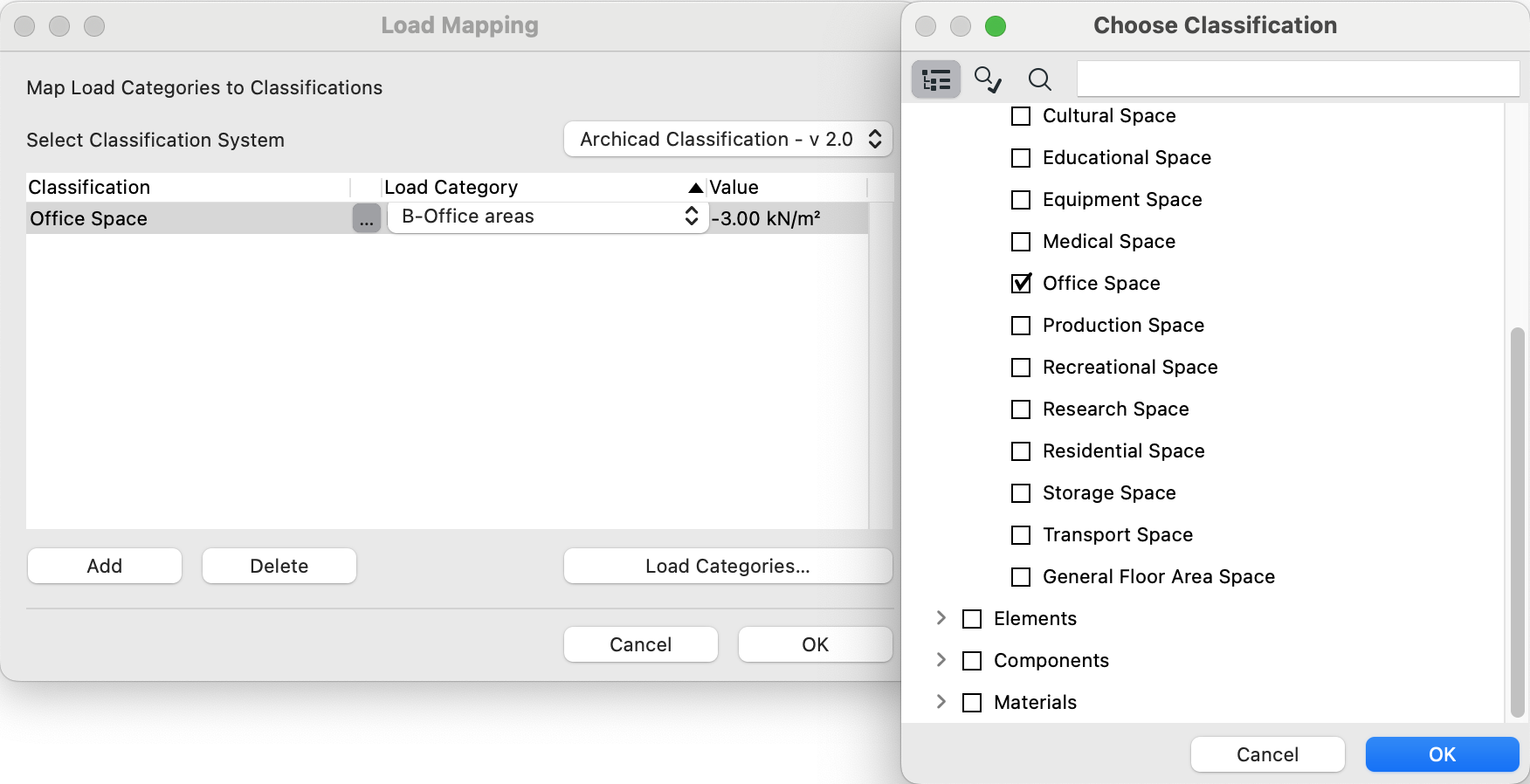

'Load mapping’ instellen

De belastingcategorie, zoals hierboven aangegeven wordt gekoppeld aan de Classificaties voor ruimtefuncties via het 'Load Mapping' menu.
Open het menu via Options > Load Mapping en koppel één of meerdere zone classificaties aan een belastingcategorie.

Het genereer 'Live Loads' commando

  1. Activeer het constructief analyse model via het menu View > Structural Analytical Model
  2. Gebruik het commando Design > Structural Analytical Elements > Generate/ Update Live Loads
  3. Controleer het resultaat van gegenereerde belastingen in het 3D venster

‘Live Loads’ Updaten

Bij wijzigingen in het model kunnen de belastingen worden geüpdatet met het commando: Design > Structural Analytical Elements > Generate/ Update Live Loads. Nieuwe belastingen worden toegevoegd, aangepast of verwijderd naar gelang de wijzigingen in de zones op basis van geometrie of classificatie.
