Als de elementen van het 2D object al op de plattegrond getekend zijn, kunnen deze uiteraard gekopieerd en geplakt worden. Teken of plaats het object bij voorkeur op het 0-punt (het kruisje in het scherm).

1. Voeg eventueel Hotspots toe op de gewenste plaatsings- en selectiepunten


Als er geen eigen Hotspots geplaatst worden, zal Archicad automatisch Hotspots op de omtrekkende rechthoek en het midden ervan genereren. Bij gebruik van eigen Hotspots kunnen de Hotspots op de omtrekkende rechthoek bij het onderdeel ‘Details’ via de knop ‘Compatibility Options’ met het vinkje ‘Hotspots on bounding box’ aan of uitgezet worden.

1. Stel de afmetingen van het object goed in

Standaard staan de waarden van de lengte en breedte van het object op 1000x1000. De juiste waarden worden automatisch ingevuld door bij het onderdeel ‘Details’ onder de knop ‘Compatibility Options’ de optie ‘Fit Size to 2D Symbol’ aan te vinken. Om de afmetingen van geplaatste objecten bij het wijzigen van het object automatisch te laten volgen moet ook ‘Store the ratio of current/default A/B sizes’ aangezet worden.



Handmatig ingeven kan bij het onderdeel Parameters.

Zet eventueel de hoogte (Height) uit, aangezien deze niet wordt gebruikt, door het kruisje aan te klikken voor deze parameter, net als de parameter eronder.

Sla objecten die in meerdere projecten gebruikt kunnen worden op in de bureaubibliotheek en bestandsspecifieke in de Embedded Library. Wordt binnen een project met meerdere bestanden gewerkt, sla het object dan op in de projectbibliotheek. Lees Bibliotheken en Archicad voor meer informatie over het gebruik van bibliotheken.

Wijzigen van het object

1. Selecteer het object op de plattegrond

2. Open het object via het menu File > Libraries and Objects > Open object...

3. Open het 2D Symbol

4. Wijzig het object

5. Sla het op onder dezelfde naam (File / Save)


Worden de maximale afmetingen van de tekening in het 2D symbool veranderd, EN is gekozen voor ‘Fixed Values’ bij de ‘Compatibility Options’ dan zullen alle reeds geplaatste objecten van dit type de oude afmetingen vasthouden en op de tekening vervormd lijken.


Dit is eenvoudig op te lossen door alle geplaatste objecten van dit type te selecteren en de nieuwe standaard afmetingen op te roepen:

1. Selecteer hiervoor alle objecten van dit type (Find & Select)

2. Ga naar de Settings

3. Klik in de 'Object Selection Settings' eerst op een ander object uit de Library

4. Klik direct daarna weer op het geplaatste object
   De default afmetingen worden nu overgenomen.

Methode 2: Save Selection as... (2D beschreven object)

Voordelen

1. Enkele automatische parameters worden aan het object toegevoegd

2. De parameters van het object zijn uit te breiden door in het 2D script de getallen en teksten te vervangen door aanvullende parameters


Nadeel

1. Het wijzigen is bewerkelijk

1. De hotspots voor de plaatsing- of selectiepunten moeten bij het wijzigen steeds opnieuw geplaatst worden

2. Wanneer het object geopend wordt ( File > Libraries and Objects > Open Object...)
 kan het object alleen in het 2D Script gewijzigd worden en niet vanuit het 2D symbool (zie methode 1).


Gebruiksadvies

Automatisch worden Hotspots geplaatst op de omtrekkende rechthoek en het middenpunt van deze rechthoek. Hotspots op andere plaatsen moeten zelf worden toegevoegd.

Gebruik voor de onderdelen die onafhankelijk van elkaar in te stellen moeten zijn verschillende instellingen bij het aanmaken. Dit worden dan aparte parameters.

Zet de bronelementen van het 2D object in een Worksheet, zodat ze eenvoudig te wijzigen zijn.

Wijzigen van het object

Het element kan niet gewijzigd worden, alleen worden overschreven.

Is er een origineel of bronbestand:

1. Wijzig de elementen

2. Selecteer deze elementen in de plattegrond

3. Ga naar: File > Libraries and Objects > Save Selection as... > Object...
4. Wijs het bestaande object in de bibliotheek aan of typ exact dezelfde naam in
   Hiermee wordt het bestaande object overschreven.
5. Stel de default waarden van de automatisch toegevoegde parameters in

Is er geen origineel of bronbestand meer, volg dan onderstaande stappen:

1. Plaats het object op de plattegrond

2. Explodeer het object
   Via het menu Edit > Reshape > Explode into Current View... .  Kies voor ‘Keep drawing primitives only’
3. Wijzig de elementen

4. Voeg wederom de hotspots op gewenste plaatsing- of selectiepunten toe

5. Ga naar: File > Libraries and Objects > Save Selection as... > Object...
6. Wijs het bestaande object in de bibliotheek aan of typ exact dezelfde naam in
   Hiermee wordt het bestaande object overschreven.
7. Stel de default waarden van de automatisch toegevoegde parameters in

Als de afmetingen van het origineel veranderd zijn, selecteer dan alle objecten met deze naam. Klik in de Object Selection Settings eerst op een ander object uit de bibliotheek en direct daarna weer op het geplaatste object.

---

Algemene tips voor het maken van objecten

Preview

Objecten zijn in het Object Settings venster zichtbaar (en makkelijker herkenbaar) met een Preview van het object. Previews worden niet automatisch toegevoegd aan het object. Maak hiervoor een plaatje van het 2D object met een schermfoto programma en plak het in het Preview Picture venster van het object. Of gebruik in een 3D view de Marquee Tool en gebruik het menu > Edit > Copy en plak het nu in het Preview venster van het object.

Makkelijk selecteren met magneetcursor

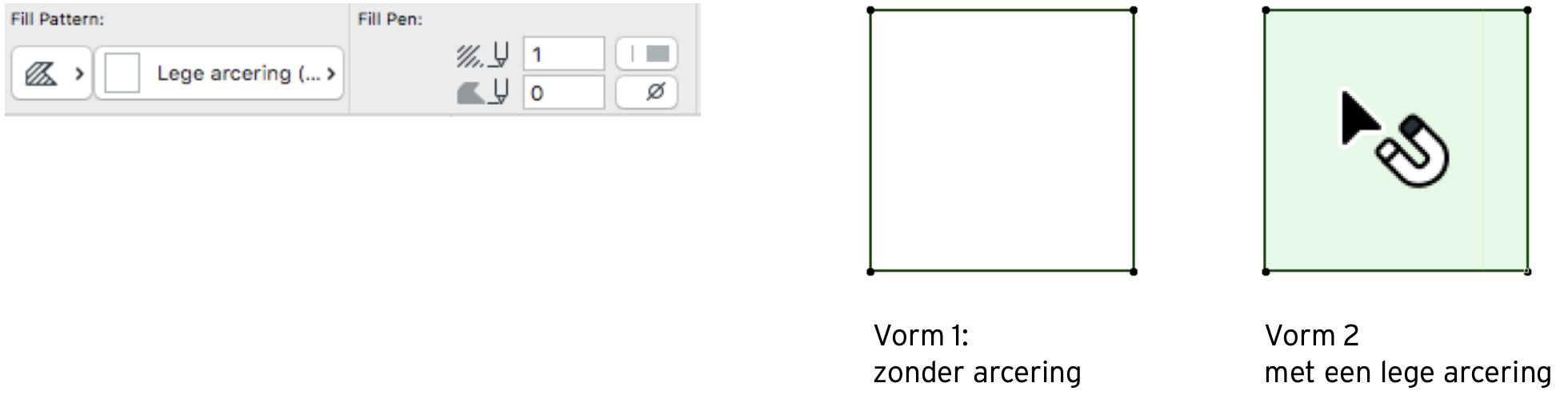

Geef het object een arcering, zodat het makkelijk met de magneet functie op een willekeurig punt geselecteerd kan worden, in plaats van alleen op de selectiepunten.

Deze arcering kan een lege witte arcering zijn (pen: 91), zodat onderliggende elementen bedekt worden, maar kan ook een lege, niet zichtbare arcering zijn (achtergrondpen: 0), die alleen gebruikt wordt voor het eenvoudig selecteren.

Toevoegen van teksten

Teksten kunnen in een object worden meegenomen, maar het is makkelijker en flexibeler om een Label te gebruiken. De teksten draaien dan goed mee, zijn aanpasbaar en verbergbaar:

1. Noteer de teksten in bijvoorbeeld het ID of maak Archicad Properties aan

2. Selecteer de Label Tool

3. Stel het Label Text / Autotext in door Autotexten te kiezen

4. Gebruik voor het plaatsen van het Label de associatieve geometriemethode

Voor het tegelijkertijd labelen van meerdere objecten: selecteer alle objecten en gebruik in het menu > Document > Annotation > Label selected Elements

---

Alternatieven voor het maken van 2D objecten

Hotlinked Modules

Als een object wordt opgebouwd uit meerdere onderdelen die regelmatig moeten worden aangepast (bijvoorbeeld een wand met een losse arcering), kan het interessant zijn om gelinkte modules te gebruiken.

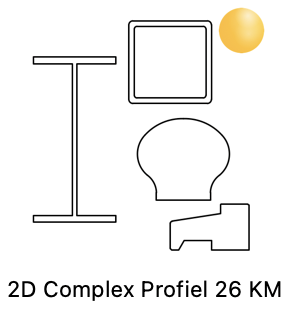

2D Complex Profile object

Met het KeyMember Editie object '2D Complex Profiel' kan de 2D weergave van een Complex Profile worden getoond. Het object volgt op ieder moment de opbouw van het Complex Profile. Dit object is gedemonstreerd in dit  ArchiCafé op het tijdstip 16:15 en het webinar Detailleren in BIM.

PMK bestanden

Een PMK bestand kan worden gemaakt vanuit de Publisher van alle details. Het PMK bestand kan vervolgens worden gebruikt om doorsneden op te werken. Bij wijziging van één detail kunnen snel alle details worden bijgewerkt. De procedure wordt uitgelegd in het artikel  1:20 tekeningen maken in Archicad.
