Detailleren onderdorpel deur
Bij het detailleren van een gebouw ligt de nadruk in het algemeen, op een correct bouwkundig model. Maar ook dient het model esthetisch correct te zijn door zijn materiaalgebruik en is de mogelijkheid tot calculatie van belang. Kortom voordat er gestart kan worden met modelleren / verder uitwerken van details in het model zullen er een aantal overwegingen nodig zijn. Zie hiervoor de artikelen:
Voor het verrijken van ramen en deuren met meer detail en eigenschappen zie het artikel: Detailleren ramen en deuren
Zie voor het instellen en gebruik van een standaard deurdorpel het artikel: Ramen en deuren interface
Voor de onderdorpel van een deur is het gewenst dat deze 10-20 mm boven de vloerpas uitsteekt. Hieronder worden twee methode toegelicht hoe het detail van de onderdorpel van een deur weer te geven is.
Methode 1 | Methode 2 | |
Fase (indicatie) | Voorlopig Ontwerp | Definitief Ontwerp |
Doelstelling | Snel grafisch aantrekkelijk ontwerp. | Detailleren op basis van 3D geometrie. |
2D Weergave | ||
3D Weergave | ||
Gereedschappen | Vloer / Balk / deur | Vloer / Balk / deur |
Niveau van geometrie | Ruimte reservering | Gedetailleerd |
Snelheid / eenvoud van modelleren | Snel / eenvoudig | Middel |
Aanpasbaarheid / flexibiliteit | Makkelijk | Middel tot arbeidsintensief |
Zwaarte van het model * | Licht | Middel tot zwaar |
Renovatie | Tot op niveau van subonderdelen | Tot op niveau van subonderdelen |
Hoeveelheden extraheren | Basis hoeveelheden | Uitgebreidere hoeveelheden voor calculatie |
IFC uitwisseling | Goed, geometrisch en parametrisch | Goed, geometrisch en parametrisch |
* Is relatief. o.a. afhankelijk van de grootte van het gebouwmodel en gebruikte gereedschappen cq. toegevoegde informatie in de vorm van objecten, IFC modellen, DWG bestanden etc.

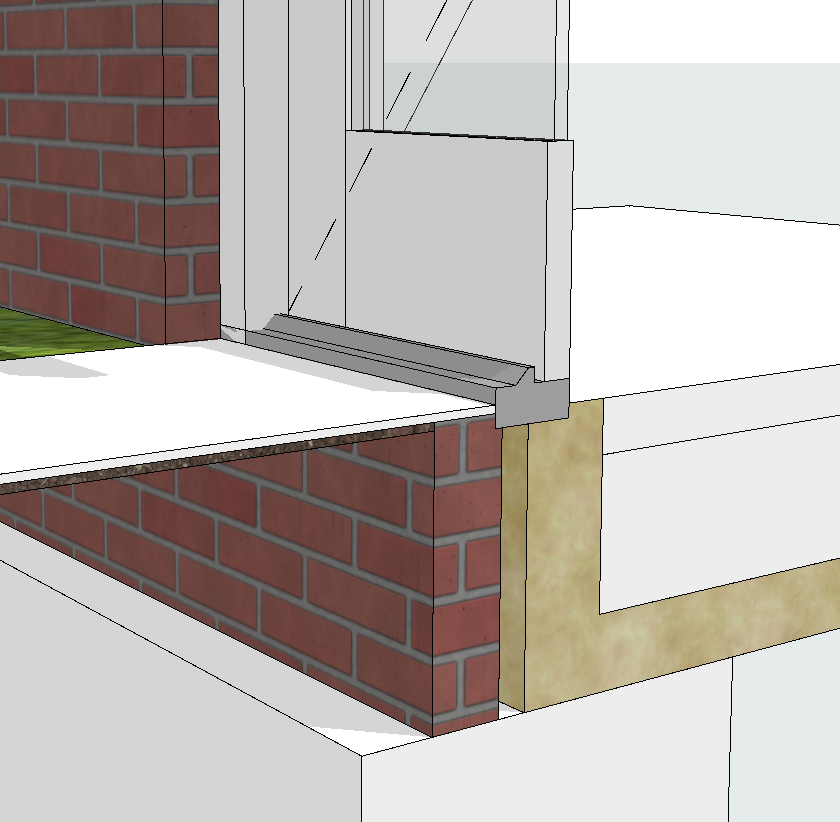

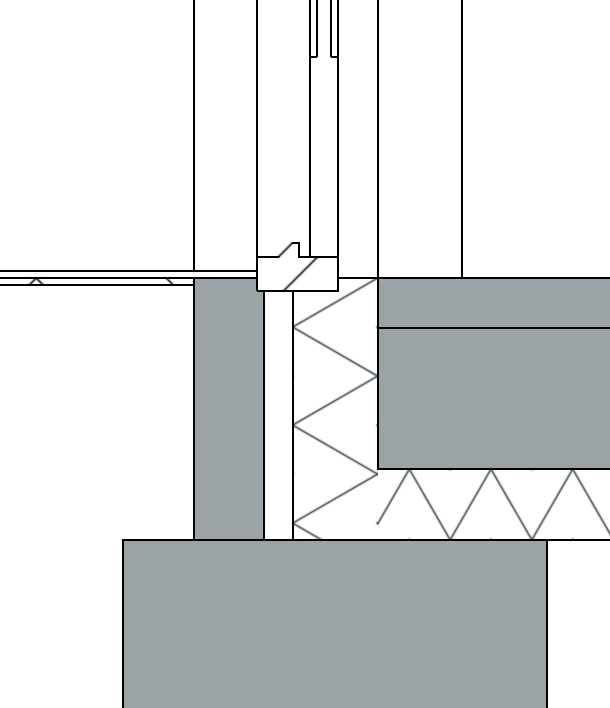

Methode 1
Gebruikte gereedschappen: Vloer, Balk en deur gereedschap
Onderdorpel deur
- Kies een deur en stel deze naar wens in
- Ga in de deur instellingen naar het tabblad 'kader en deurblad' en stel de opening onder de deur net zo hoog is als dat de dorpel boven de vloer pas komt:
- Klik op 'OK' en plaats de deur
- Modelleer vervolgens met de Profile Manager de doorsnede van de onderdorpel en plaats deze met het balk-gereedschap.
Wanden, vloeren en fundering
Gebruik voor de wanden en vloeren composites. Laat deze op de gewenste manier op elkaar aansluiten doormiddel van Building Material Priorities.
Teken de funderingsbalken met het balk gereedschap. Zie voor meer informatie over het modelleren van de fundering met aansluiting op de begane grond vloer: Detailleren fundering.

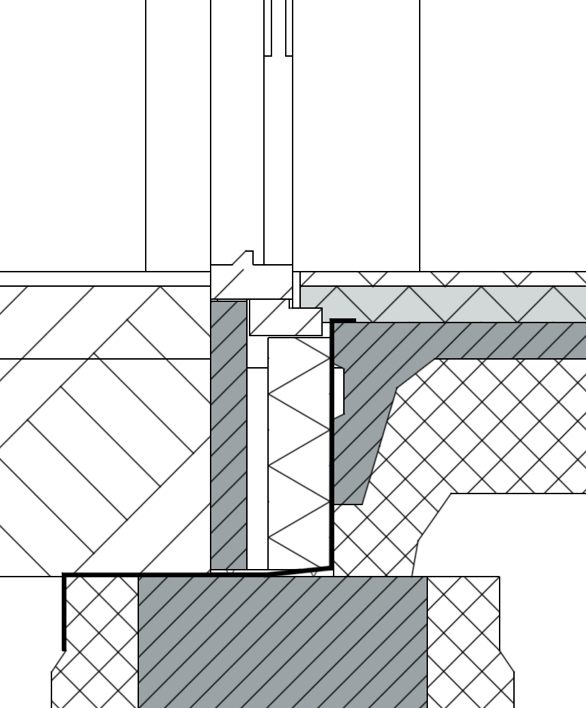

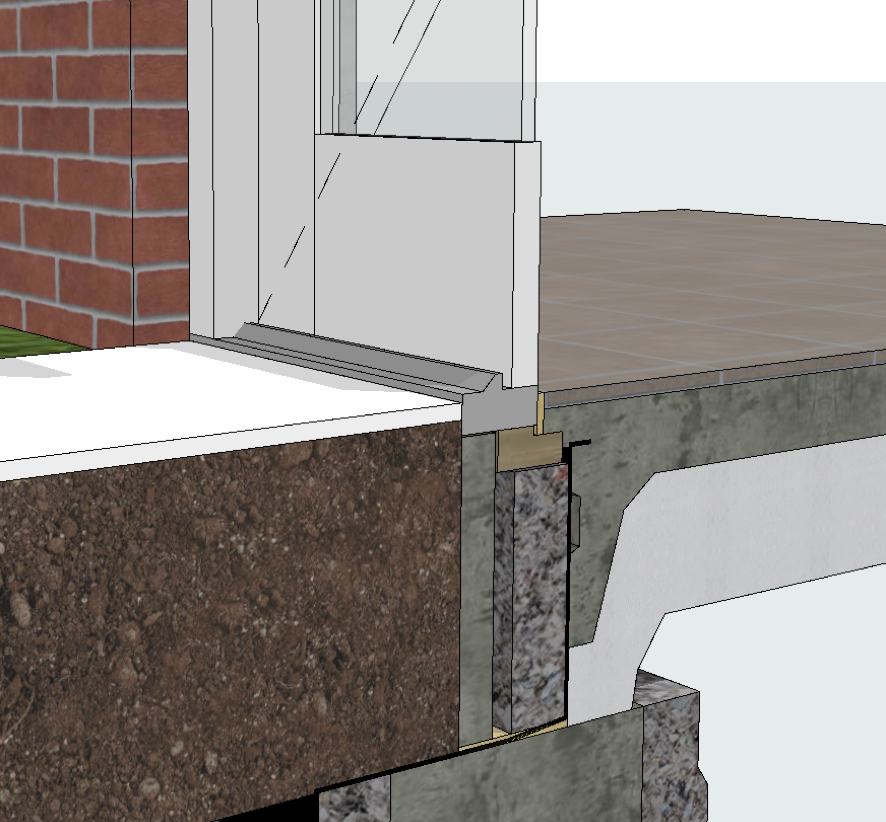

Methode 2
Gebruikte gereedschappen: Vloer, Balk en deur gereedschap
Onderdorpel deur
- Plaats de deur net zo hoog als dat de dorpel boven de vloer pas komt:
- Modelleer de dorpel en de spouwlat van de dorpel, doormiddel van Complex Profiles, met het balkgereedschap. Plaats deze vervolgens op de gewenste positie onder de deur.
Wanden, vloeren en fundering
Maak voor de wanden boven de 0-pas gebruik van Composites. Modelleer de onderdelen van de fundering als losse elementen. Zo kan een kantplank, of natuurstenen plint, folies, slabben de drukvaste isolatie onder het kozijn en de funderingsbalken met het balkgereedschap gemodelleerd worden. Eventueel door gebruik te maken van complex profiles. Voor de PS-isolatievloer elementen in dit voorbeeld is ook gebruik gemaakt van Complex Profiles en het balkgereedschap. Het is aan te raden om de cement dekvloer (chape) en de vloerafwerking (zoals tegels) als losse vloeren te tekenen, zodat deze per laag juist aan te sluiten zijn op de dorpel.
