Verschil tussen de template van Archicad 25 en 26 (KME) BE

Verschil tussen de template van Archicad 25 en 26 (KME) BE

In dit artikel worden de wijzigingen in de Archicad 26 BE (KME) template ten opzichte van de Archicad 25 BE (KME) template aangegeven. Deze wijzigingen zijn belangrijk bij het omzetten van projecten en templates naar een volgende versie. Lees hiervoor het artikel Template omzetten naar volgende Archicad versie en Een bestaand project omzetten naar Archicad 26
Bekijk de Nieuwe features in Archicad 26 alvorens te beginnen met de implementatie van de bureautemplate.

Gekoppelde bibliotheek

De Archicad bibliotheek (KME) 25 is vervangen door de Archicad bibliotheek (KME) 26. Om gebruik te maken van de geïntegreerde MEP modelleer functie dient ook de MEP bibliotheek 26 te worden toegevoegd als gelinkte bibliotheek (deze staat in de GRAPHISOFT > Archicad 26 programma folder). Neem zeker een kijkje bij KME Bibliotheek nieuwe features om de nieuwigheden te ontdekken.
Voor de KeyMember gebruikers is er een vernieuwde Surface catalogus beschikbaar. zie hiervoor de toelichting die te vinden is bij de Nieuwe features in Archicad 26.

Werkmethodieken

ILS Ontwerp & Engineering

In Archicad 26 KME kan er gewerkt worden volgens de richtlijnen van het afspraken protocol: ILS ontwerp & engineering  Dit om tegemoet te komen aan de stijgende vraag aan een goede uitwisseling tussen de verschillende BIM software op basis van het IFC-bestandsformaat.
Bekijk het artikel over de ILS Ontwerp en Engineering in Archicad om te zien welke specifieke verschillen er zijn in de KME template van Archicad 26.

Archicad Classifications & Properties

Classificaties

Geen wijzigingen in Archicad 26.

Properties

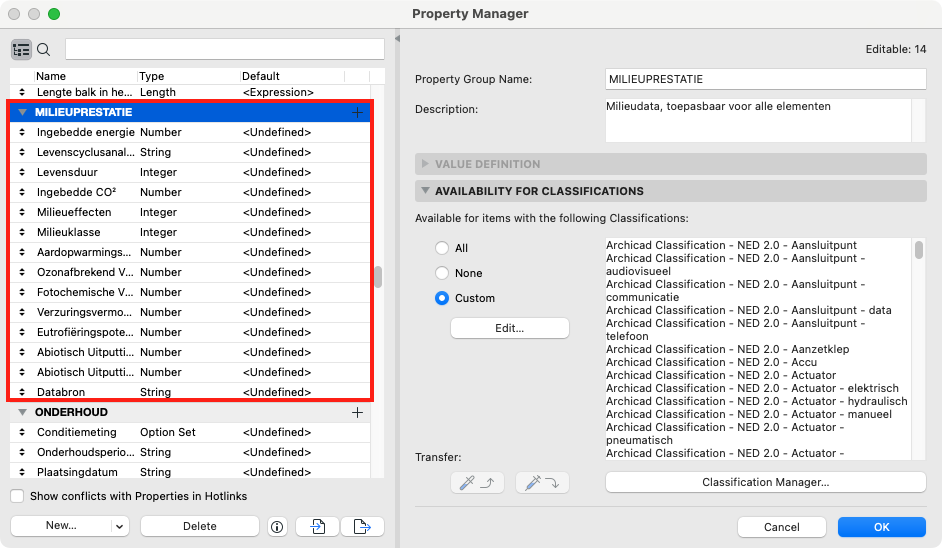

Nieuwe Archicad Properties in de MILIEUPRESTATIE property group. Gebruik de export/ import functie om deze in een eigen template op te nemen.

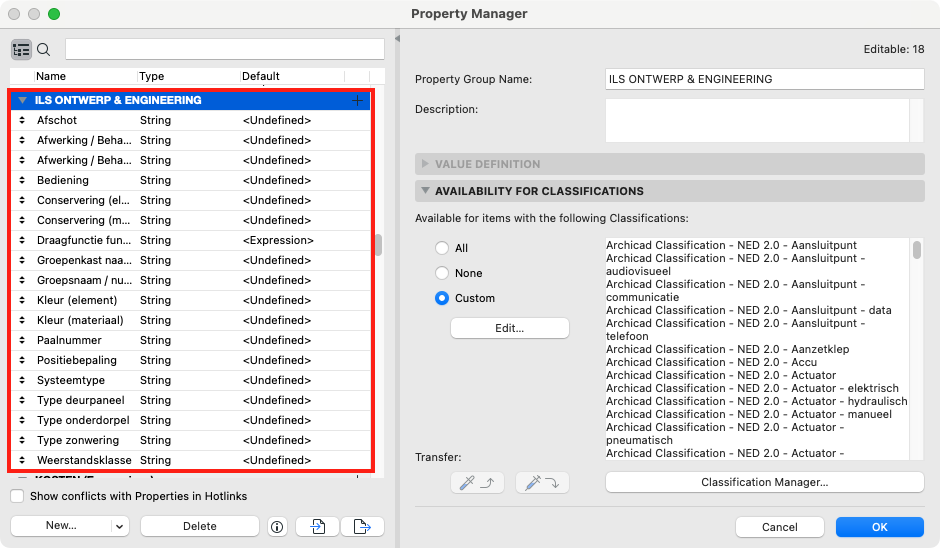

Nieuwe Archicad Properties Group ILS ONTWERP & ENGINEERING. Gebruik de export/ import functie om deze in een eigen template op te nemen.

Attributen

Algemeen

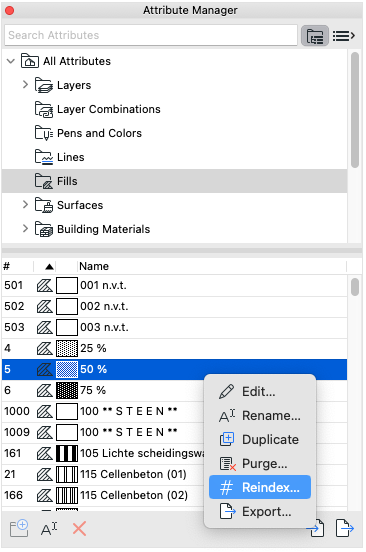

Attributen kunnen in Archicad 26, naast de Attribute Manager, beheerd worden met het Attributes palette (Options > Element Attributes > Attributes...).
 LINK ATTRIBUTES
Alle attributen hebben een naam en een indexnummer. Dit indexnummer wordt in Archicad gebruikt om de gekozen attributen in te stellen. Als het indexnummer dus overschreven wordt zal het bepaalde attribuut op alle gekozen plekken ook overschreven worden.

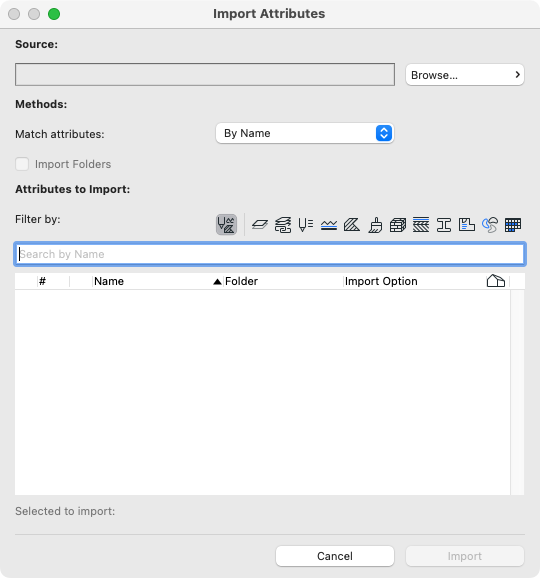

Het is mogelijk attributen via de Attributes... toe te voegen:
  1. ‘Append’
    Er wordt een nieuw attribuut aangemaakt van de import met een nieuw indexnummer en eventueel een nieuwe naam als deze al zou bestaan, bijv. ‘2’.
  2. ‘By Index’

    Bestaande indexnummers worden overschreven door de geïmporteerde attributen die gelijke indexnummers hebben.


Let op!
Vele attributen hebben een onderlinge connectie die behouden kan worden bij export en import. Zo kunnen de Fills die voor een specifiek Building Material gebruikt worden mee geëxporteerd wanneer de optie "Include all Associated Attributes" aangevinkt is.
Kies ervoor om deze optie UIT te zetten. Hierdoor wordt voorkomen dat eerder ingestelde attributen worden overschreven of dat er vervuiling optreedt van de andere attributen.

Pensets

Geen wijzigingen.

Building Materials

De folderstructuur van de Building Materials is gebaseerd op NAA.K.T. is een afsprakenstelsel.

Surfaces

De Graphic Overrides t.b.v. de renovatie filters zijn in Archicad 26 niet meer gekoppeld aan een Surface, maar aan een RGB kleur. Hiermee zijn onderstaande surfaces komen te vervallen:

Lines

Geen wijzigingen.

Layercombinaties

De benaming van layercombinaties zijn verder afgestemd. Waarbij de I/T/S/G/P verwijst naar de afkorting van de tekeningsoort zoals bepaald in het normenboek.
  1. I - Inplanting
  2. T - Terreinprofiel
  3. SO/VO - Doorsnede S
  4. SO/VO - Gevel G
  5. SO/VO - Grondplan P
  6. etc.

Layers

De benamingen van de Layers zijn in een aantal gevallen aangepast, zodat deze in lijn liggen met de nieuwe folderstructuur in de template. Verder zijn er een aantal Layers verwijderd die eerder de 'scheidingen' in de lijst markeerden en zijn er een aantal nieuwe lagen toegevoegd:
  1. Verwijderd: indexnummer - naam
  2. Nieuw toegevoegd: indexnummer - naam
  3. Aangepaste benaming
    1. 82 Interieur is aangepast naar 82 Rusten en werken - los

Tool Defaults

Constructieve gereedschappen

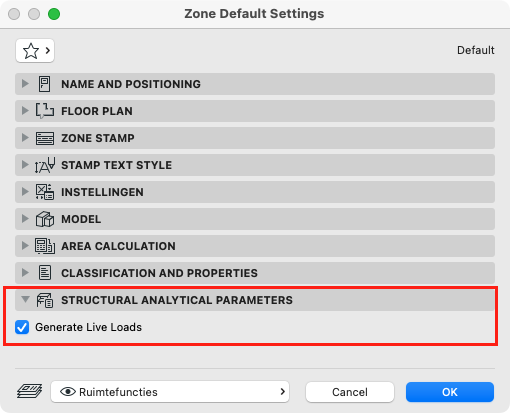

Om in Archicad 26 de nieuwe optie om belastingwaarden vanuit Zones te genereren is in het Zone gereedschap een checkbox toegevoegd.


Lees meer over het genereren van belasting combinaties voor Zones in dit artikel


Overige Instellingen

Algemeen

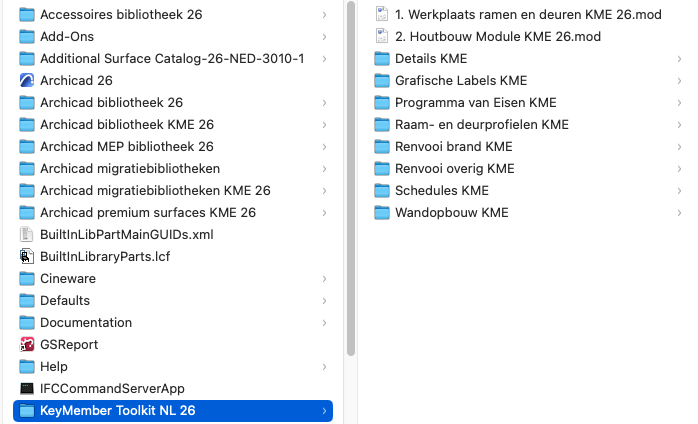

Bij installatie van de KeyMember Editie staan de aanvullende modules nu in de folder: KeyMember Toolkit NL 26

Vernieuwde Surface Catalogus (KME)

De Additional Surface Catalog is volledig vernieuwd en uitgebreid.

Geen wijzigingen.

Favorieten

In de meegeleverde template zijn alle nieuwe gereedschappen voorzien van een favoriet met de Default instellingen van de Tool. Deze favoriet wordt gekenmerkt door de toevoeging van een (*) voor de naam. Het betreft de nieuwe gereedschappen voor constructieve analyse en installatietechnisch ontwerpen. Gebruik de export/ import functie om de favorieten in de bureautemplate op te nemen (Window > Palettes > Favorites)

De overige nieuwe Favorieten in de template zijn:

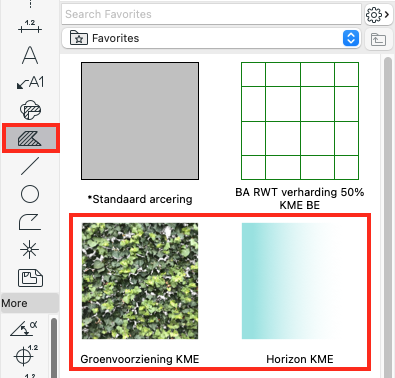

  1. Fill-gereedschap
    1. Groenvoorziening KME
    2. Horizon KME
    3. Semi-transparante afdekkende arcering KME
  1. Label-gereedschap
    1. Label opbouw 26 KM
    2. Label Bitmaps 26 KM
    3. Controle aansluiting 26 KM
  1. Elevation-marker
    1. A Gevel Textuur
Voor de tools waarvoor het nieuwe submenu "Structural Analytical Parameters" aanwezig is, zijn deze instellingen ook aangepast in de favorieten van deze tools.
Bekijk ook het artikel: Favorieten gebruiken.

Favorieten

In de meegeleverde template zijn alle nieuwe gereedschappen voorzien van een favoriet met de Default instellingen van de Tool. Deze favoriet wordt gekenmerkt door de toevoeging van een (*) voor de naam. Het betreft de nieuwe gereedschappen voor constructieve analyse en installatietechnisch ontwerpen. Gebruik de export/ import functie om de favorieten in de bureautemplate op te nemen (Window > Palettes > Favorites)

De overige nieuwe Favorieten in de KeyMember template zijn:
  1. Fill gereedschap


  1. Label gereedschap
Een leeg Autotext Label als aanvulling op het Autotekst Label, waarin het Element ID standaard is ingevuld.

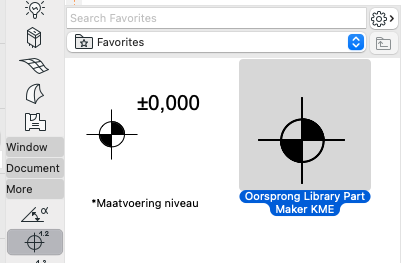

  1. Level Dimension gereedschap
Een favoriet voor toepassing i.v.m. de Library Part Maker


Voor meer informatie. lees het artikel: Objecten maken met de Library Part Maker

DWG Translators

Geen wijzigingen

IFC Translators

Ten behoeve van de ILS Ontwerp en Engineering is er een nieuwe translator toegevoegd alsook schedules om gegevens voor uitwisseling te controleren.
Bekijk ook het artikel ILS Ontwerp en Engineering
