Opzet Archicad BE (KME) template

Opzet Archicad BE (KME) template

Bij het ontwikkelen van de BE template is zoveel mogelijk gekeken naar praktijkvoorbeelden.
Voor een aantal veel voorkomende zaken (lagen, composieten, materialen) is hiervoor in de template een reeks aangemaakt om zo het gebruik te vereenvoudigen.
Hierbij wordt gebruik gemaakt van de BB/SfB codering.

Een template is een bestand dat bepaalde basisinstellingen bevat waarmee een project gestart wordt. Deze wordt opgeslagen in het bestandsformaat *.tpl.
Bij het overstappen op een volgende Archicad versie dient ook de template omgezet te worden. In (Bureau-) template omzetten naar een volgende versie staat dit verdere uitgelegd.
Hierbij is het handig eerst het Verschil tussen de template van Archicad 27 en 28 (KME) BE te bekijken.



Attributen

Lagen / Layers

Lagen zijn in eerste instantie bedoeld om de informatie in het model zo te kunnen scheiden dat de gewenste tekeningen kunnen worden geproduceerd, zoals plattegronden, gevels, ruimtegebruik, situatie, enzovoort.
In CAD software hebben Lagen vaak een BB/SfB codering. Veel lagen blijven dan echter ongebruikt, terwijl er ook behoefte is aan lagen voor informatie buiten de BB/SfB codering.
In de BE (KME) template is ervoor gekozen om alleen de belangrijkste lagen van de BB/SfB codering over te nemen. Hierin staat de algemene informatie van het gebouwmodel zelf.

Specifieke aandachtspunten:

Laag 22 Binnenwanden is opgedeeld in Constructieve binnenwanden, Niet Constructieve binnenwanden en Woning Scheidende binnenwanden.
Laag 28 Draagconstructies is opgedeeld in CLT en HSB. Dit om een zo goed mogelijke werking in combinatie met de CLT/HSB module te garanderen.
De lagen 00 Bestaand en 00 Sloop zijn bedoeld om de informatie ten behoeve van sloop en bestaande toestand tekeningen te kunnen scheiden. Deze kunnen worden gebruikt in combinatie met de renovatiefilter.

De lagen zijn opgenomen in een folderstructuur conform de BB/SfB lagen en aangevuld met 7 groepen (mappen) met lagen, waarop specifieke informatie kan worden geplaatst ten behoeve van bepaalde tekeningen of schalen:
  1. ALGEMEEN
    Lagen t.b.v. tekening-aankleding, hulplijnen, opmerking etc.
  2. INFORMATIE
    Voor het toevoegen van (hoofdzakelijk 2D) informatie aan het model die alleen zichtbaar moet zijn bij een bepaalde schaal of tekening fase (bijvoorbeeld plafondtekening of extra detailinformatie voor schaal 1:20). De laag ‘Info Algemeen’ is voor algemene info die (bijna) altijd zichtbaar moet zijn.
  3. MAATVOERING
    Voor het plaatsen van maatvoering op verschillende lagen ten behoeve van verschillende schalen en tekeningen.
  4. MARKERS
    Lagen voor aanduidingen, zoals doorsnede-lijnen, detailmarkers, etc.
  5. RUIMTEN
    Lagen voor de verschillende zones: bruto vloeroppervlak, gebruiksfuncties, gebruiksoppervlak, EPB zones, etc.
  6. SAMENWERKING
    Lagen t.b.v. IFC informatie, Modules en Point Cloud bestanden
  7. WERKPLAATS
    Ten behoeve van het maken van objecten, Solid Element Operations (Operators), enzovoort. Op deze lagen kunnen ook externe bestanden als IFC modellen en Pointclouds worden ingeladen.
 Overzicht mappenstructuur van de Lagen

Lagencombinaties / Layer Combinations

De lagencombinaties zijn genoemd naar de tekeningen waarvoor ze bedoeld zijn. Een aanvullende codering SO/VO etc. verwijst naar de projectfases waarin de lagercombinaties toegepast kunnen worden.
Hierdoor is voor iedereen duidelijk wat het doel is van een Lagencombinatie en op welke tekeningen het invloed heeft wanneer een Lagencombinatie wordt aangepast. De codering van deze tekeningen en opties wordt beschreven in her artikel De codering in de ARCHICAD template.

Lijnen / Line Types

Algemene informatie over het attribuut lijnen en lijntypes is te vinden in het bijbehorende artikel.

Arceringen / Fill Types

De arceringen zijn sinds Archicad 27 onderverdeeld in verschillende mappen, op patroontype.
Algemene informatie over het attribuut Arceringen is te vinden in het artikel.

Materialen / Building Materials

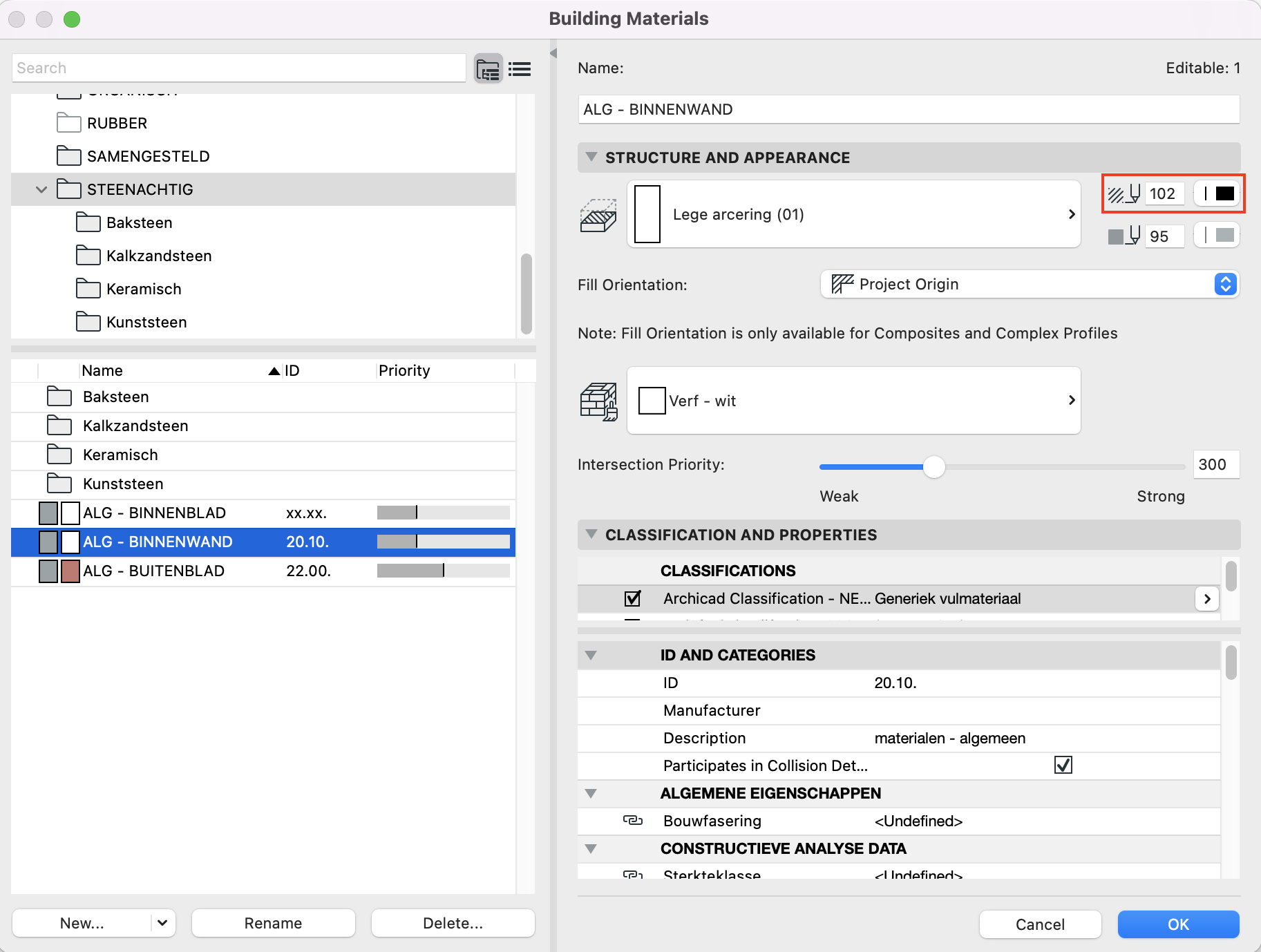

In de Building Materials worden meerdere attributen samengevoegd tot een materiaal en aanvullende eigenschappen daaraan gekoppeld. De materialen vormen de basis voor de meeste elementen in een model.
In de Archicad BE KME template zijn de nodige voorbereidingen getroffen waarbij de artikelen van het VMSW-bestek vervat zitten in de Building Materials.
Op die manier kan in grote mate de VMSW-meetstaat voorbereid worden, zodat de output met behulp van de Meetstaat Manager geëxporteerd kan worden naar verschillende Meetstaat opzetten.
Extra Building Materials, die betrekking hebben op de overige artikels van de VMSW_BBW 2015, zijn beschikbaar in de KME modulebestanden. Door van hieruit de juiste vooringestelde Building Materials te importeren wordt er veel tijd en werk bespaard.
Nog niet bekend met de Meetstaat Manager? Lees starten met de Meetstaat Manager.
Voor meer informatie over de Meetstaat Manager, lees het artikel over de werkwijze van de Meetstaat Manager.
In combinatie met de KeyMember Houtbouw Module kunnen ook extra materialen ingeladen worden. Lees het artikel over de Houtbouw constructies met de Houtbouw Module in Archicad

Samengestelde bouwdelen / Composites

Composieten zijn samengestelde bouwdelen verkregen door combinaties van de Building Materials. De eigenschappen van deze composieten zijn dus ook gekoppeld aan het VMSW-bestek, omdat de eigenschappen van de Building Materials worden gebruikt.
Bij de Composieten zijn er in eerste instantie een aantal algemene samenstellingen gemaakt. De algemene composieten bevatten algemene materialen met verschillende namen (ALG - Binnenblad, ALG - Isolatie, enz.), zodat ze bij aansluitingen alleen met dezelfde soort lagen verbinden. De composieten kunnen gaandeweg in het project worden aangepast, als duidelijk wordt wat de precieze samenstelling van de wanden, daken of vloeren moet zijn. De wanden, daken en vloeren kunnen uiteraard ook omgezet worden in reeds aangemaakte samengestelde composieten.

Pennen en Kleuren / Pens & Colors

Archicad kan gebruik maken van meerdere pensets. Aan elke View en elke geplaatste tekening op de lay-out is een penset gekoppeld. Dit betekent dat een lijn op de ene tekening er anders uit kan zien, dan op een andere. De kleur en/of de pendikte kan anders zijn. Zeker tijdens de ontwerpfase is het vaak makkelijk om op een plot kleuren te kunnen gebruiken als ondersteuning en ter verduidelijking van het ontwerp, terwijl de basis van de tekening, zoals de wanden en ramen, zwart blijven met verschillende lijndiktes.

In de BE template zijn er 6 pensets aangemaakt:
  1. Basis grijs:  te gebruiken voor grijze afdrukken als onderlegger
  2. Basis kleur:   te gebruiken tijdens het werken
  3. Basis zwart:   te gebruiken voor z/w afdrukken met ondersteuningskleur
  4. Detail kleur:   te gebruiken tijdens het detailleren
  5. Detail zwart:   te gebruiken voor z/w afdrukken van details met ondersteuningskleur
  6. DO CLT/HSB: te gebruiken in combinatie met de nieuwe CLT/HSB module
Deze pennensets worden ook gebruikt bij de Graphic Override Combinations. Wijzigingen in de pennensets geven gevolg aan de weergave van het ontwerp!
Basis kleur
Basis kleur

Basis zwart

Basis grijs

De 3 basis pensets

Pen 1 t/m 10
Het verschil tussen de drie basis pensets zit alleen in de kleur van pen 1 t/m 10.
In de Basis kleur penset hebben de pennen een verschillende kleur, zodat tijdens het werken duidelijk zichtbaar is welk pennummer oftewel welke dikte er gebruikt is.
In de Basis zwart penset zijn de pennen 1 t/m 10 allemaal zwart. Deze penset is bedoeld voor het afdrukken in zwart/wit met eventueel een ondersteuningskleur (de pennen 11 t/m 255).
In de Basis grijs penset zijn de pennen 1 t/m 10 allemaal grijs. Deze penset wordt gebruikt wanneer de tekening als grijze onderlegger voor een andere tekening wordt gebruikt.
Pen 1 t/m 10 hebben een oplopende dikte van 0.13 t/m 1.0. Deze pennen zijn bedoeld om de basis van het model in te voeren, die uiteindelijk in zwart op papier wordt getoond.

Pen 21-30, 41-50, 61-70, 81-90
De 2e, 3e, 4e en 5e rij hebben dezelfde oplopende dikte als pen 1 t/m 10, maar steeds een andere kleur. Gebruik deze pennen wanneer een onderdeel met een kleur (en dikte) op papier geaccentueerd moet worden. Bijvoorbeeld: Basis van het gebouw in zwart, lijnen om riolering aan te geven in blauw, brandcompartimentering in rood en beplanting in groen, voorstel inrichting in grijs.

Pen 101 t/m 110
De 6e rij pennen zijn in basis zwart. Deze pennen zijn standaard ingesteld op dikte 0.13 en zijn bedoeld om de arceringen van materialen altijd goed zichtbaar in het zwart weer te kunnen geven.
Sinds Archicad 20 kan hiervoor ook een Graphic Override gebruikt worden. De overige pennen hebben allemaal dikte 0 en zijn bedoeld om vlakken in te kleuren. Vanaf pen 91 beginnen de grijstonen. (houdt pen 91 altijd wit!! Deze wordt vaak gebruikt in bibliotheek elementen)
Vanaf pen 111 zijn er enkele heldere ‘pasteltinten’ gemaakt die erg geschikt zijn om als achtergrondkleur van arceringen te gebruiken, waardoor een tekening veel leesbaarder wordt.  De pennen 241 t/m 251 worden veel gebruikt voor het inkleuren van de gevels.

De detail pensets

De detail pensets verschillen alleen qua dikte van de eerste 10 kolommen ten opzichte van de basis pensets. De dikte van kolom 1 t/m 10 is niet oplopend van 0.13 t/m 2.8, maar van 0.18 t/m 3.0.
Dit betekent dat wanneer de detail penset actief gemaakt wordt alle lijnen 1 stap dikker worden.
Bijvoorbeeld: een binnenwand wordt met pen 3 getekend.
Aan de plattegrond tekeningen wordt een basis penset gekoppeld op de layout. De lijnen van de wand worden 0.25 dik.
Aan de detail tekeningen wordt de detail penset gekoppeld op
de layout. Pen 3 is dan 0.35 dik. Dezelfde wand wordt dan dus
met dikkere lijnen getekend

De CLT/HSB penset

Bij gebruik van de Houtbouw Module op schaal 1/100 kunnen de tekeningen erg druk worden door het tonen van alle lagen binnen een composiet. De CLT/HSB penset maakt het mogelijk om al deze elementen in dezelfde kleur weer te geven. Pennen 10, 20 en 60 worden in de standaard pensets gebruikt om de verschillende kleuren in gelaagde hout elementen weer te geven. In de HSB/CLT penset is deze kleur hetzelfde.
Pen 10 wordt gebruikt voor de scheidingslijnen van composieten. Pen 20 en 60 worden gebruikt voor de achtergrondkleur van de elementen in te stellen.

Texturen / Surfaces

Surfaces hebben kleur-, arcering- en textuureigenschappen. De verschillende onderdelen van het Surface Texture hebben toepassingen in verschillende onderdelen van het Archicad model:
  1. Surface Color: Kleurweergave in gevelaanzichten en het 3D venster (vectorial engine)
  2. Cover Fill Foreground: Arcering patroon in gevelaanzichten en het 3D venster (vectorial engine)
  3. Texture: realistische weergave van materialen in gevelaanzichten, 2D arceringen, 3D venster (Open GL), Fotorealistische renderingen
Bij de texturen wordt er verwezen naar een concreet materiaal met een kleur of type. De texturen zijn gekoppeld aan de catalogus in de bibliotheek. Hiermee is het materiaal meteen geschikt voor het gebruik binnen de CineRender Engine.

Zonecategorieën / Zone Categories

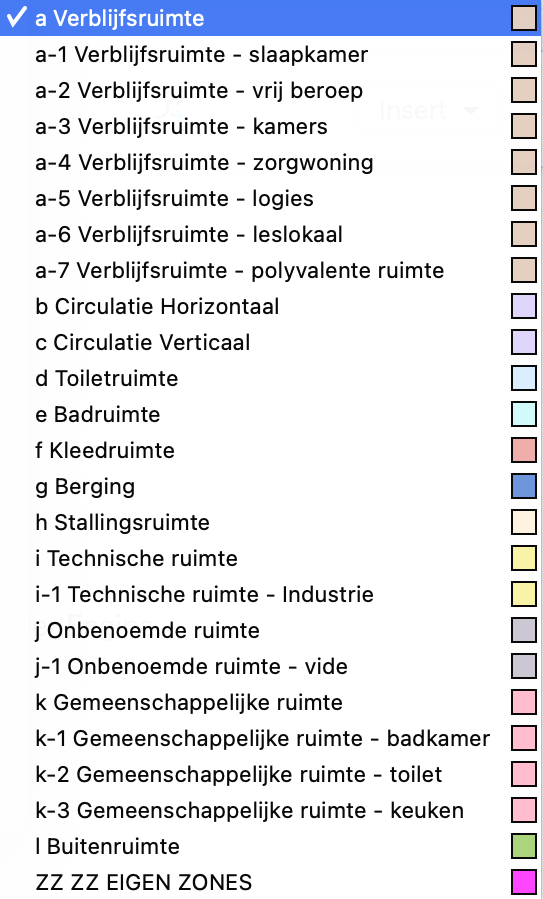

Bij de zonecategorieën zijn de basis gebruiksfuncties toegevoegd zoals onder andere Verblijfsruimte, Circulatie, Toiletruimte, enz.


Bij de Zones kan extra informatie toegevoegd worden, zoals vereiste ventilatiedebieten, min. ruimtetemperatuur, fasering verbouwingswerken, enz.


Voor de statistische gegevens van de omgevingsvergunning worden de benodigde oppervlaktes automatisch gegenereerd naar schedules. Hiervoor wordt gebruik gemaakt van de schedules die beginnen met de letters OMG. Voor meer informatie over het uittrekken van deze gegevens kan het artikel Statistische gegevens verzamelen voor de Omgevingsvergunning België nagelezen worden.

Profielen / Complex Profiles

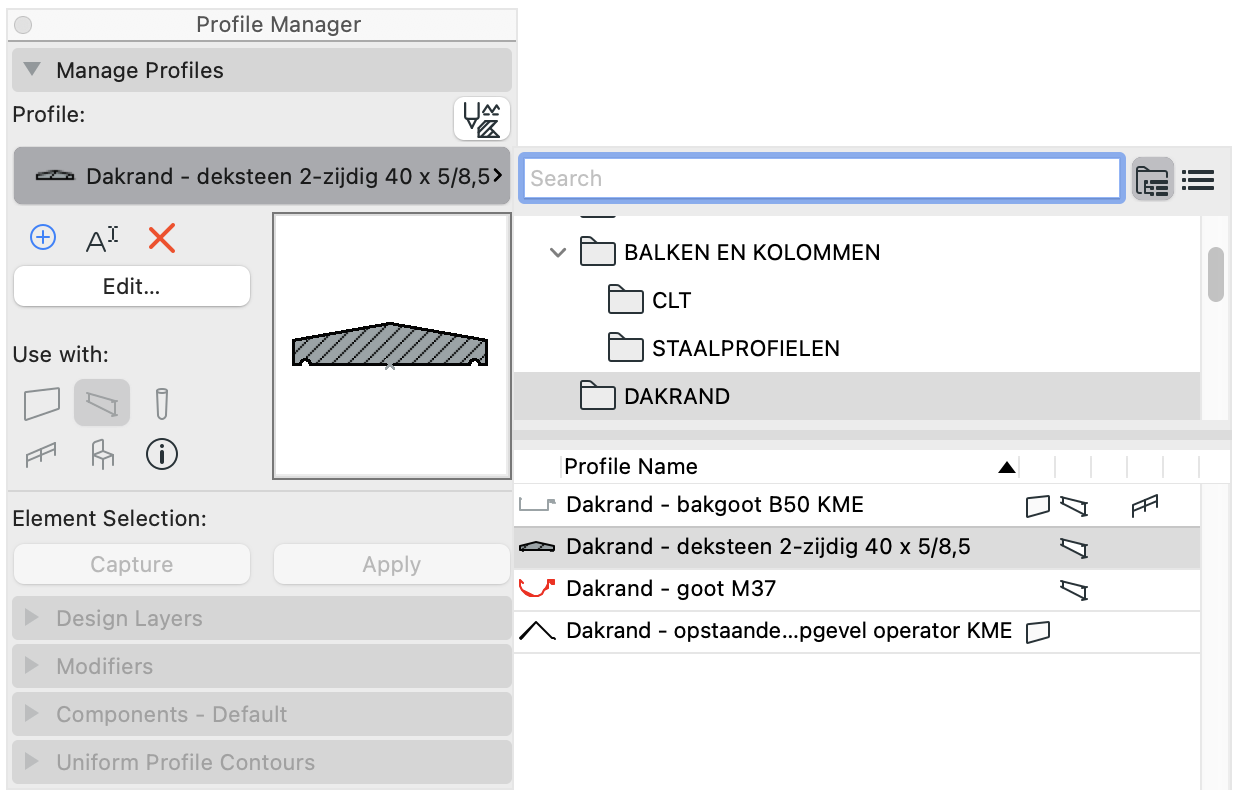

Bij de Complex Profiles zijn een aantal voorbeeldprofielen aangemaakt.
Onder andere een deksteen, een damwand, een funderingsbalk, een goot, een kroonlijst, een welfsel en enkele wand- en staalprofielen. Deze profielen zijn een eerste aanzet en geven de mogelijkheden van de Profile Manager weer. Er kunnen vervolgens naar wens eigen profielen worden toegevoegd. Lees hiervoor het artikel Complex Profiles en de Profile Manager.



De staalprofielen in de Profile Manager bestaan uit twee typen: oprekbare profielen en niet-oprekbare profielen.

Oprekbare profielen (Staal Algemeen)

Allereerst is er van elk soort profiel (H, I, U, etc) een profiel dat in doorsnede is op te rekken. Als het profiel wordt opgerekt, komen de afmetingen van de flenzen en het lijf niet meer overeen met de staalprofielen die standaard leverbaar zijn. Gebruik deze profielen daarom alleen als de exacte afmetingen in doorsnede niet belangrijk zijn. De doorsnede van de profielen is daarom ook vereenvoudigd.

Niet-oprekbare profielen

 Om nauwkeuriger te werken is er een tweede type staalprofiel dat niet op te rekken is. Hiervan zijn een beperkt aantal geladen in de template. Dit aantal is aan te vullen door extra profielen te importeren via: ’Options > Complex Profiles > Import Standard Steel Profile…’

MEP Systems

Vanaf Archicad 24 is de MEP modeler geïntegreerd in Archicad zelf. Om aan de slag te gaan met de MEP Routing, zijn MEP systemen nodig. In de template zijn enkele systemen toegevoegd. Per systeem kan aangegeven worden of deze gebruikt kunnen worden met Ductwork, Pipework of Cable Trays.
Voor meer informatie over het gebruik van de MEP Modeler, raadpleeg het artikel Aan de slag met de MEP modeler.

Model View Options Combinations

Bij de Model View Options Combinations is er ook voor gekozen om de benaming te koppelen aan de fase en/of tekeningen waarvoor ze bedoeld zijn. Op deze manier hoeft er niet elke keer bedacht te worden wat de gewenste instellingen zijn voor een tekening en is er meer overzicht en uniformiteit.
PLA voor plafondtekeningen, INP voor inplantingsplannen, etc.
De Model View Options Combination ‘- Modelleerweergave’ is bedoeld om te gebruiken tijdens het tekenwerk.
De codering van deze tekeningen en opties wordt beschreven in het artikel De codering in de Archicad template. Wanneer er met een andere tekeningcodering wordt gewerkt kan deze worden gewijzigd in een eigen codering en kan de template worden opgeslagen als eigen bureautemplate. Uiteraard kunnen ook de instellingen per MVOC worden aangepast en eventueel worden uitgebreid met ‘eigen’ MVOC’s.

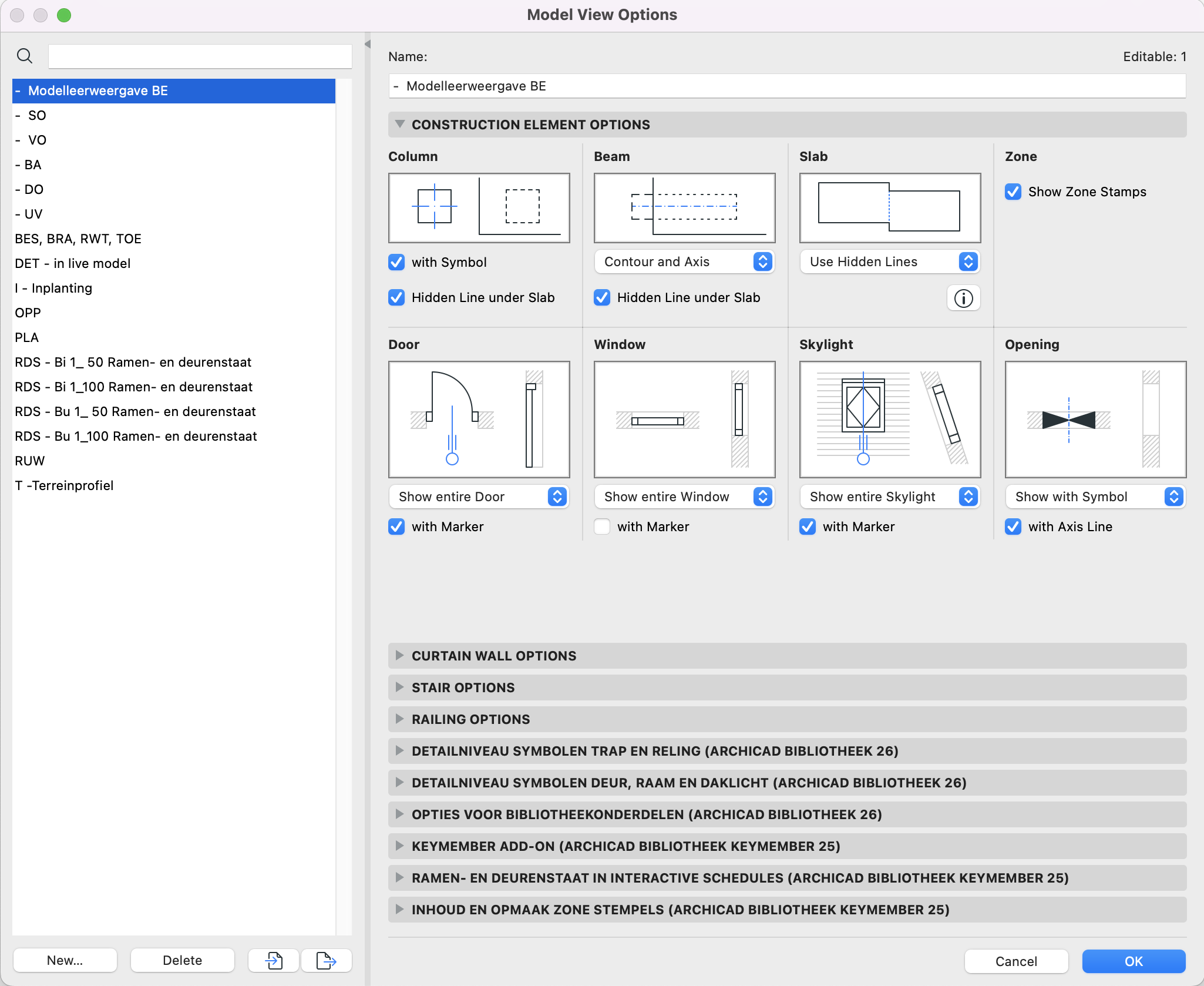

Bij de Model View Options onder het menu: ‘Document > Set Model View > Model View Options…’ zijn de instellingen te zien en aan te passen die per model view getoond worden in de tekening. De Model View Option Combination kan gekozen worden via de Quick Options.

Graphic Override Combinations

Graphic Overrides Combinations worden gebruikt om het model volgens een voorgedefinieerde overschrijving (Line, Fill, Surface) te tonen. Graphic Overrides Combination bieden visuele presentaties en daarmee ook een visuele controle van de instellingen en eigenschappen van modelelementen.
De weergave van bepaalde elementen en eigenschappen (properties), of het overschrijven van bepaalde onderdelen ervan (Line, Fill, Surface), wordt gedefinieerd in een Graphic Override Rule. Deze Graphic Override Rules kunnen gecombineerd worden in een Graphic Override Combination.
De Graphic Override Combinations kunnen gekozen worden in de Quick Options.

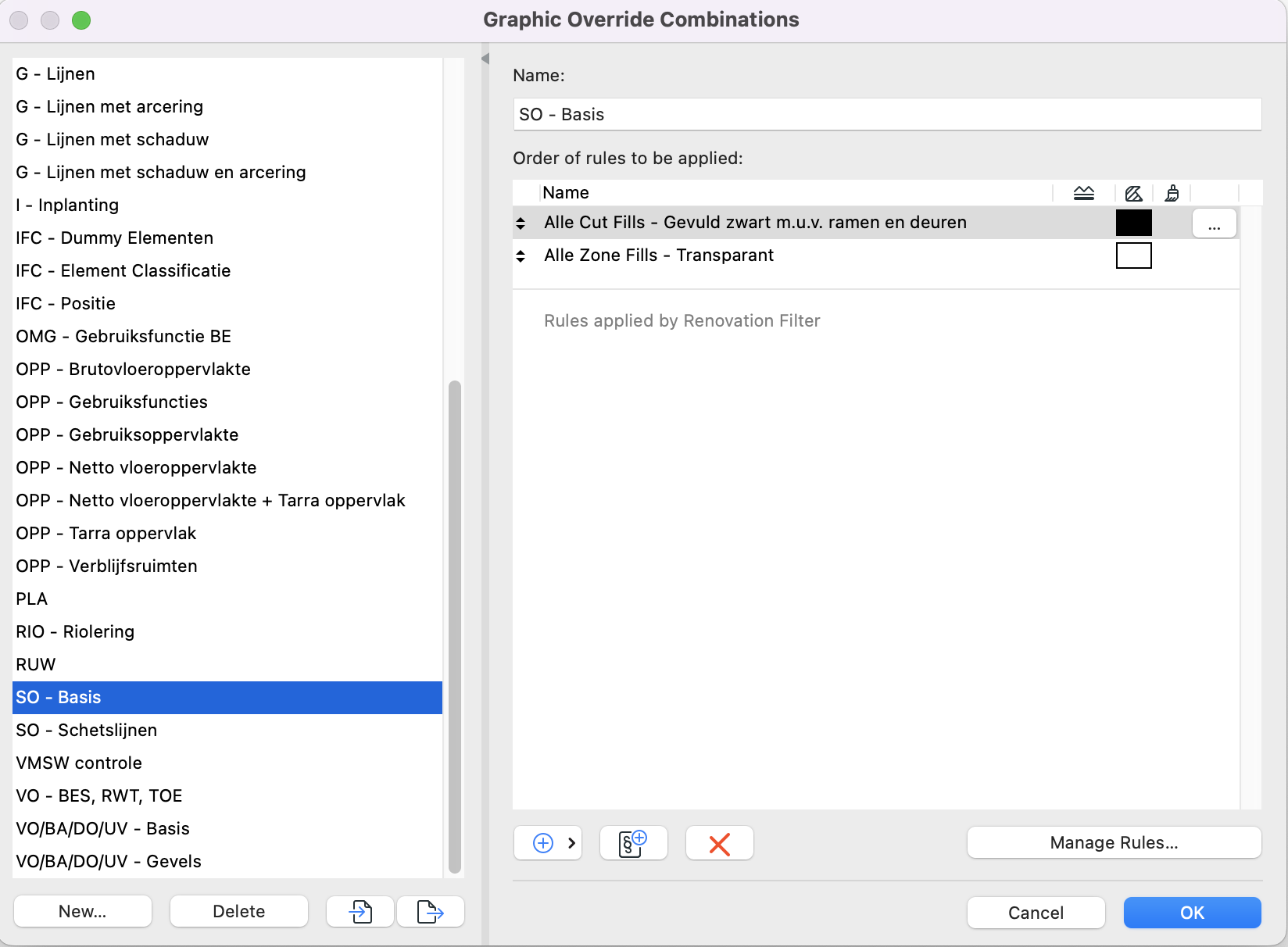

In de template zijn een aantal Graphic Override Combinations voorgedefinieerd. Elke ‘combination’ bevat één of meerdere Graphic Override Rules. Deze kunnen naar wens aangepast worden.
Voor een juiste weergave van tekeningen dient altijd zowel de Model View Option Combination als ook de Graphic Override Combination goed ingesteld te worden.
Vanaf Archicad 25 is er in de KeyMember Editie ook een DO CLT/HSB Graphic Override om een vlotte werking met de Houtbouw Module te garanderen.


Lees voor uitgebreide uitleg over de Graphic Overrides de artikels  Graphic Override Combination en Graphic Override Rules.

Renovation Filters

Bij de renovatiefilters zijn de in de praktijk meest voorkomende weergaven voor tekeningen ingesteld. De benaming omschrijft de functie van de filter. Per filter kan er worden gekozen voor verschillende opties voor de ingestelde renovatiestatus van de elementen. Ze kunnen wel of niet worden weergegeven (Show/Hide) en daarnaast kan het element op een andere manier worden getoond (Override) waarbij arcering, lijntype en materiaal kan worden overschreven.
Voor bestaande en te slopen elementen zijn er nog andere mogelijkheden om in te stellen, zoals het verbergen van markers en het niet laten verbinden van de elementen.


De acht filters zijn als volgt ingesteld:



01

02

03

04

05

05a

06

06a



Bestaande toestand




Te slopen
onderdelen




Toestand na
de sloop




Te bouwen onderdelen




Nieuwe
toestand


Nieuwe toestand schematisch

Toon
alles



Toon alles schematisch











Existing Elements

Show

Show

Show

Show

Show

Override

Show

Override

Elements to be Demolished

Show

Override

Hide

Hide

Hide

Hide

Show

Override

New elements

Hide

Hide

Hide

Override

Show

Show

Show

Override










Additonal Filter Options for:









Existing elements:









Hide Opening Dimension Marker


x

x

x

x

x


x

Solid Cut Fill






x


x

Do not Intersect








x

Elements to be Demolished:









Hide Opening Dimension Marker


x






x

Hide Door/Window/Skylight









Hide Zone









Hide Objects









Solid Cut Fill








x

Do not Intersect









Mark Openings with X symbol


x






x

Annotation Elements:









Do not Override Dimensions/ Texts/ Labels


x


x


x


x

Do not Override Drafting Fills/ Lines










De Renovation Override Styles zijn als volgt ingesteld:


Existing Elements

Elements to be Demolished

New elements





Linetype

Volle lijn

B0701

-

Line/Marker/Text

Pen 4

Pen 41

Pen 61

Fill Type

Arcering 75%

Arcering 50%

Arcering 50%

Fill Foreground Color

Pen 21

Pen 41

Pen 61

Fill Background Color

Pen 91

Pen 91

Pen 0


Material

Renovatie - bestaand

Renovatie - sloop

Renovatie - nieuw


Design options

Sinds Archicad 27 kan er gebruik gemaakt worden van Design Options. Hierdoor kan snel geschakeld worden tussen ontwerp varianten, zowel 2D als 3D.
De Design Options kunnen geopend worden via de Quick Options.

Favorieten

In de template staan een groot aantal grafische favorieten, zoals bij de ramen en deuren, arceringen en zones. De favorieten hebben eenzelfde code meegekregen als de lagen, waardoor ze duidelijk gestructureerd zijn.
De favorieten zijn terug te vinden onder het menu Windows > Palettes > Favorites of via de Toolbar door middel van een pop-up van een pijl-icoon bij het zweven boven een gereedschap. Hierna kan het snelmenu geopend worden.


Maak van een groep elementen, bijvoorbeeld Elektra of Sanitair, één favoriet aan van een basiselement. Door op deze favoriet te klikken is direct de juiste laag actief en de map waarin de groep objecten staan. Dit voorkomt zoekwerk in de bibliotheekmappen en verkeerde laaginstellingen.
Tip:
Maak favorieten aan voor bijvoorbeeld brandcompartimenteringslijnen, perceellijnen en de rooilijn waarbij bepaalde lijntypen en pennen ingesteld worden, zodat iedereen met dezelfde lijnaanduidingen kan werken en legendes makkelijker hergebruikt kunnen worden.

Default settings gereedschappen

De default settings van de wanden, kolommen en balken zijn volgens onderstaande afbeelding ingesteld.

Show on Stories: Home story only
Hier is voor gekozen omdat er dan de meeste controle is over de weergave van de elementen op de plattegronden. Wanneer een wand over meerdere verdiepingen zichtbaar moet zijn, kan dit voor die specifieke wand worden ingesteld door Show on Stories: op All relevant stories te zetten.

Standaard Viewsets en Lay-outs

In de Navigator zijn een aantal Viewsets aangemaakt. Van elk venstertype is minimaal één Clone gemaakt, zodat in de Viewmap alle projectvensters al aanwezig zijn. Deze Viewsets zijn onder andere Clones met de volgende instellingen:

Clone-naam

Lagencombinatie

Schaal

Model View Option Combination

Graphic Override Combination

P Grondplannen

‘Fase’ – Grondplan P

1:100

Fase afhankelijk

Fase afhankelijk

G Gevels

‘Fase’ - Gevel G

1:100

Fase afhankelijk

Fase afhankelijk

S Doorsnedes

‘Fase’  – Doorsnede S

1:100

Fase afhankelijk

Fase afhankelijk

MEU Meubilering

MEU - Meubilering

1:20

Fase afhankelijk

Fase afhankelijk

MEU Aanzichten

MEU - Meubilering

1:20

Fase afhankelijk

Fase afhankelijk

D Details

DET – Detail

1:10

DET - in live model

No Overrides

RUW Ruwbouw

RUW - Ruwbouw

1:50

RUW

RUW

BRA
Brandcompartimentering

BRA – Brand

1:50

BES, BRA, RWT, TOE

BRA - Brandcompartimentering

FNC Functies

BES - Bestemmingen

1:100

BES, BRA, RWT, TOE

VO/BA/DO/UV - Basis


Naast deze Clones zijn er ook een aantal Views aangemaakt van standaard 3D-vensterinstellingen, zodat hier snel in geschakeld kan worden.

In het Layoutbook is er een standaard lay-out aangemaakt waarop de eerste drie grondplannen en de gevels reeds geplaatst zijn.

Meeteenheid controle schedules

Deze controle schedules voor de Meetstaat Manager (MM) zijn te vinden via de Navigator > View Map > Do - Definitief Ontwerp of UV - Uitvoering > Lijsten & Berekeningen > Voorbereiding meetstaat > MM voorbereiding.
Deze schedules geven naast de gebruikelijke meeteenheid ook de mogelijke alternatieve meeteenheid op zowel elementniveau als op Building Material niveau.
De schedules zijn gekoppeld aan de VMSW-artikellijst. Naast de Building Materials, kunnen ook de Objecten gekoppeld worden aan deze artikellijst.
De artikelnummers van het VMSW met hun omschrijving kunnen verder toegekend worden aan objecten aan de hand van de VMSW-classification. Deze zit standaard geladen in de KME template.


In de viewlijst is ook een view als extra controle voor de Building Materials en Objecten opgenomen: ‘VMSW Visuele Controle’. Deze methode laat de grondplannen zien, waarbij de Building Materials en Objecten in een kleur oplichten indien er geen VMSW artikelnummer aan toegekend is.


Nog niet bekend met de Meetstaat Manager? Lees starten met de Meetstaat Manager.
Over Schedules is meer te lezen in het artikel Schedules maken.

Omgevingsvergunning

De Omgevingsvergunning is sinds begin 2018 in alle Vlaamse steden en gemeenten verplicht en is reeds voorbereid in de KME template. Hiervoor is een Publisher Set ’02 Omgevingsvergunning’ voorbereid die alle documentatie op een gestructureerde wijze omzet naar pdf met de juiste benaming. Meer info hierover is na te lezen in het artikel Documenten publiceren ten behoeve van de omgevingsvergunning BE.


Hierbij zijn extra schedules aanwezig om de nodige statische gegevens te verzamelen die benodigd zijn voor het digitaal loket.
Deze gegevens worden uitgetrokken met behulp van de zone en/of het morph gereedschap en zijn uitgefilterd in de schedules per onderdeel. Voor meer info raadpleeg het artikel Statistische gegevens verzamelen voor de Omgevingsvergunning België.

Overige instellingen in Views

Voor de hoogte van het horizontale snijvlak (Floor Plan Cut Plane) is gekozen voor 150 cm. Meer informatie hierover is te vinden in het artikel Het horizontale snijvlak, Floor Plan Cut Plane.

In de KME template zijn er reeds drie verdiepingen met verdiepingshoogte 300 cm en een funderingsverdieping van 80 cm aangemaakt en zijn er vier gevellijnen + twee doorsnedelijnen geplaatst. Uiteraard zijn deze naar wens aan te passen of bij te maken.


    • Related Articles

    • Archief - Opzet Archicad BE (KME) template

      Opzet Archicad 25 BE (KME) Template Bij het ontwikkelen van de BE template is zoveel mogelijk gekeken naar praktijkvoorbeelden. Voor een aantal veel voorkomende zaken (lagen, composieten, materialen) is hiervoor in de template een reeks aangemaakt om ...
    • Opzet Archicad NL (KME) template

      Een template is een bestand dat specifieke basisinstellingen bevat, waarmee een project gestart wordt. Deze wordt opgeslagen in het bestandsformaat *.tpl. Bij het ontwikkelen van de Nederlandse template is zoveel mogelijk gebruik gemaakt van ...
    • Archief - Een bestaand project of template omzetten naar Archicad 24

      Archicad 24 worden een aantal nieuwe werkmethodieken en features geïntroduceerd gericht op de afstemming van het ontwerp met constructeurs en installateurs. Voor de migratie moeten daarom indien van deze features gebruik gemaakt zal worden vooral ...
    • Archief - Verschil template Archicad 23 en 24 (KME) BE

      In dit artikel worden de wijzigingen in de Archicad 24 BE (KME) template ten opzichte van de Archicad 23 BE (KME) template aangegeven. Hierdoor is het makkelijker de beslissing te nemen of de huidige Archicad 23 bureautemplate (of delen hiervan) ...
    • Archief - Verschil template Archicad 23 en 24 (KME) NL

      In dit artikel worden de wijzigingen in de Archicad 24 NL(KME) template ten opzichte van de Archicad 23 NL(KME) template aangegeven. Hierdoor is het makkelijker de beslissing te nemen of de huidige Archicad 23 bureautemplate (of delen hiervan) ...
